一辆行驶里程约1万km人2014年广汽本田奥德赛。该车因左侧电动滑动车门无法正常工作而进厂检修。
    故障诊断：接车后试车验证故障，故障确实存在。接通点火开关，仪表信息中心提示“检查左侧滑门”（图1）。尝试操作位于驾驶人侧的左侧电动滑动车门开关，左侧电动滑动车门的内／外把手及具有免钥匙进入功能的遥控器，左侧电动滑动车门均不工作。

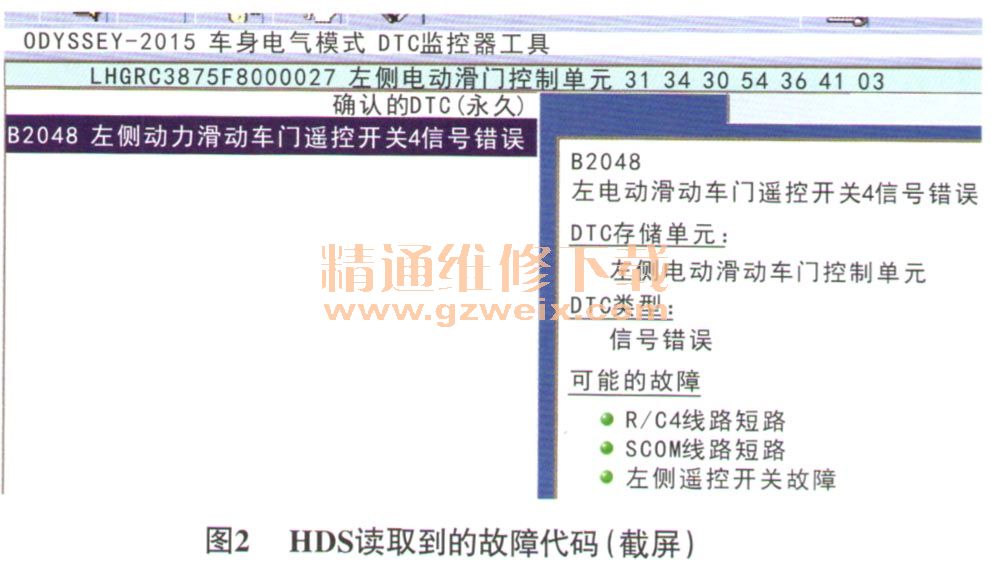

    连接HDS，调取故障代码，在左侧电动滑动车门控制单元内存储有故障代码“B2048左侧动力滑动车门遥控开关4信号错误”（图2）。根据故障代码的提示，决定重点对左侧电动滑动车门的遥控开关4及其相关线路进行检查。

    查阅相关资料可知，每拉动一次左侧电动滑动车门外把手，遥控开关4即闭合1次，左侧电动滑动车门控制单元会收到1个搭铁信号，左侧电动滑动车门控制单元会根据锁门位置传感器判定车门的状态，从而控制车门执行开门、关门或停止等动作。如果车门处于关闭状态，拉动车门外把手，左侧电动滑动车门控制单元则会控制车门打开；如果车门处于开启状态，拉动车门外把手，左侧电动滑动车门控制单元则会控制车门关闭；如果在车门滑动的过程中拉动车门外把手，车门将停止滑动，再次拉动车门把手，车门则向相反方向滑动。
    根据相关电路图（图3），利用插针和万用表，在线测量左侧电动滑动车门控制单元的端子B10的电压，始终为0.15 V，正常（该端子常搭铁）；测量左侧电动滑动车门控制单元的端子A7的电压，始终为0.16 V，不正常（正常情况下该端子只在遥控开关4闭合时搭铁）。

    根据上述检查结果判断故障原因可能是遥控开关故障或线路对搭铁短路。本着由简到繁的原则，首先对遥控开关进行检查，测量发现遥控开关内部短路，不论开关是否闭合，开关两端均导通。
故障排除：更换遥控开关总成后试车，故障排除。
