维修系统:无级变速器(CVT)
实施作业:
1.无级变速器油位的检查
检查无级变速器的步骤如下:
(1)将发动机预热到正常工作温度(散热器风扇转动)。
(2)将车辆停在水平地面上,发动机停止工作。
(3)如图2-18所示,从变速器上取出油尺。用干净的抹布擦拭油尺,将油尺插回变速器。
(4)发动机停止60~90s后,拔出油尺。如图2-19所示,检查自动变速器油(ATF)油位,油位应位于油尺的上标记处(A)。
(5)如果油位低于下标记处(C),则应检查变速器、软管、管路接头和冷却管路处是否存在泄漏。

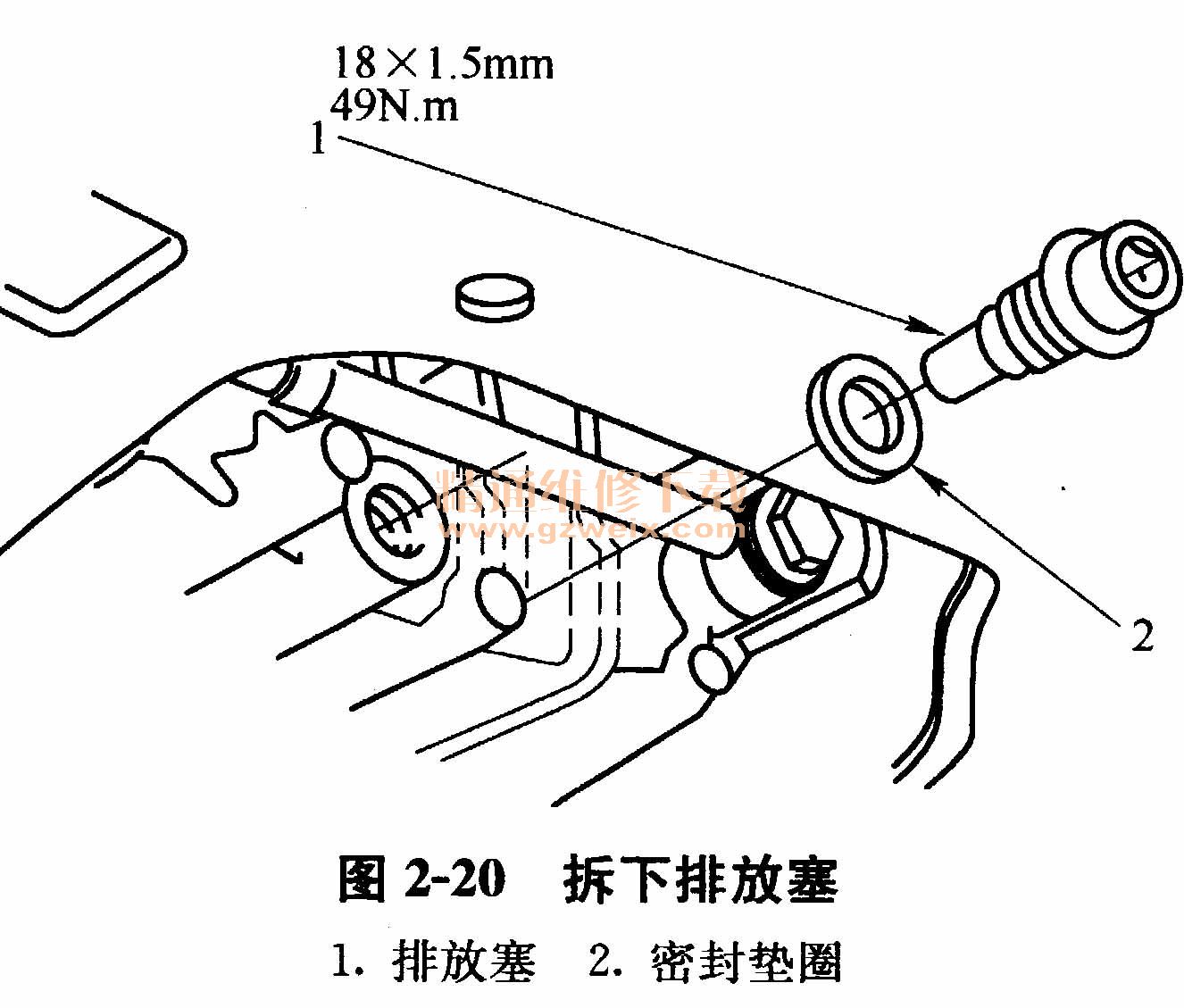

(6)如果油位超出上标记(A),则应拆下排放塞(如图2-20所示),将多余的自动变速器油(ATF)排放,使油面处于规定的位置。
(7)如果油位低于下标记(C,则应从油尺导管口添加纯正的本田ATF-ZI自动变速器油(ATF),使油面处于规定的位置。
2.无级变速器油的更换更换无级变速器油的步骤如下:
(1)将车辆停在水平地面上。
(2)取出油尺。
(3)拆下排放塞(见图2-20),将自动变速器油(ATF)排净。
(4)换上新的密封垫圈,装上排放塞。
(5)将纯正的本田ATF-ZI自动变速器油(ATF)从油尺导管口注入变速器内,自动变速器油(ATF)换油容量为3. 2L。务必使用纯正的本田ATF-ZI自动变速器油(ATF),使用非本田ATF将会影响换挡效果。
(6)检查油位。油位应位于油尺的上标记(A)和下标记(C之间。
(7)将发动机预热到正常工作温度(散热器风扇转动),并检查油位。油位应位于油尺的上标记(A)和中间标记(B)之间。
(8)放回油尺(见图2-18) 。
