维修系统：AJR型发动机
    实施作业：

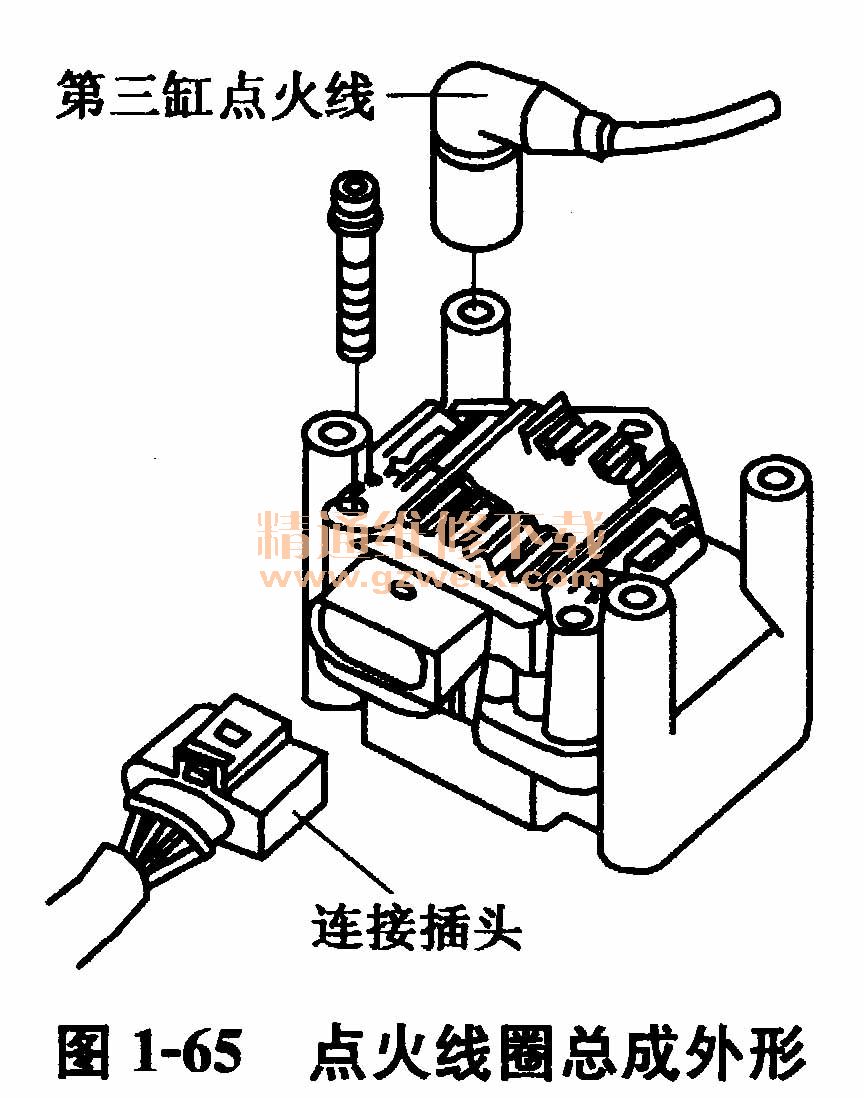

    点火线圈总成如图1-65所示。点火线圈总成的高压线插孔旁有A、B、C、D标记，分别对应第一、二、三、四缸的高压线。

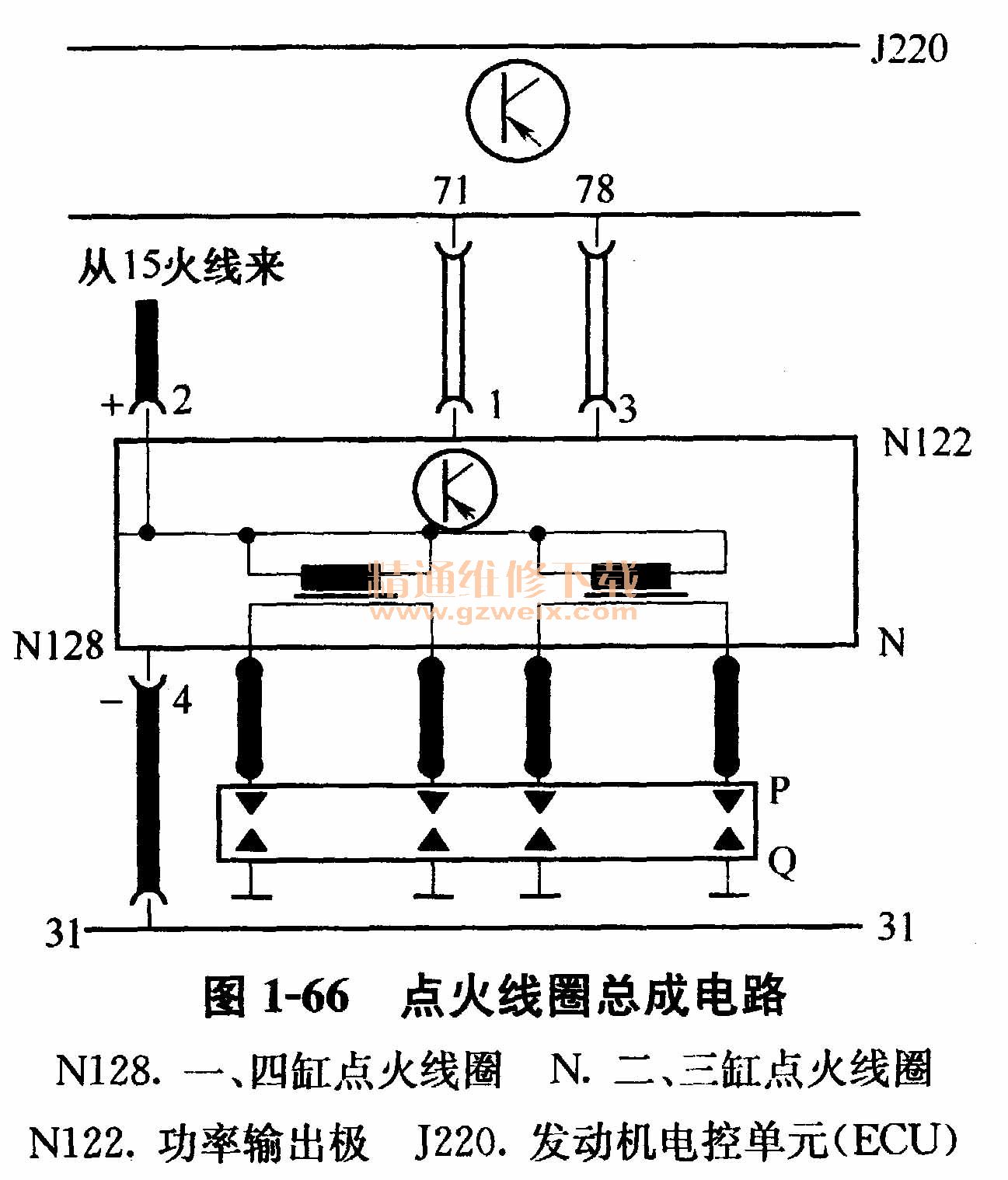

    点火线圈总成电路如图1-66所示。点火线圈总成由两个点火线圈（N和N128）和功率输出极（N122）组成。其中：N128为第一、四缸点火线圈，N为第二、三缸点火线圈。



    点火线圈总成插头如图1-67所示。
    检查点火线圈总成的步骤如下：
    1．测量电阻值
    （1）关闭点火开关。
    （2）拔下点火线圈总成上的高压线。
    （3）用万用表电阻挡测量点火线圈总成高压线A插孔与B插孔、C插孔与D插孔之间的电阻值，其电阻值应约为4.0～6.0kΩ。如果电阻值不符合要求，则应更换点火线圈总成。
    （4）插上点火线圈总成上高压线。
    2．检查电源线路
    （1）关闭点火开关。
    （2）拔下点火线圈总成插头。
    （3）打开点火开关（ON）。
    （4）用万用表电压挡测量点火线圈总成插头端子2与搭铁点的电压，其电压值应约为12V（蓄电池电压）。如果电压低或无电压，则应检查点火线圈总成插头端子2和中央线路板插孔D23之间的线路是否短路或断路。
    （5）关闭点火开关。
    （6）插上点火线圈总成插头。
    3．检查搭铁线路
    （1）关闭点火开关。
    （2）拔下点火线圈总成插头。
    （3）用万用表电阻挡检查点火线圈总成插头端子4与搭铁点之间应导通（电阻值≤0.5Ω）。否则，应检查点火线圈总成插头端子4和搭铁处之间的线路是否断路。
    （4）插上点火线圈总成插头。
    4．测试点火信号
    （1）关闭点火开关。
    （2）拔下4个喷油器插头，停止喷油。
    （3）拔下点火线圈总成插头。
    （4）将LED测试灯分别连接到点火线圈总成插头端子1（或端子3）与端子4之间。
    （5）打开点火开关（ST），起动发动机数秒钟，观察LED测试灯应闪烁。如果LED测试灯不亮或常亮，则应先分别检查点火线圈总成插头端子1（或端子3）与发动机电控单元 （ECU）插头端子71（或端子78）之间的线路是否短路或断路，再检查发动机电控单元（ECU）是否损坏。
    （6）关闭点火开关。
    （7）插上喷油器插头。
    （8）插上点火线圈总成插头。
