本田飞度液压操纵式离合器踏板的检查与调整
来源:本站整理  作者:佚名  2017-03-15 10:42:23

   检查与调整液压操纵式离合器踏板的步骤如下:
    (1)拆下驾驶员侧地板垫。

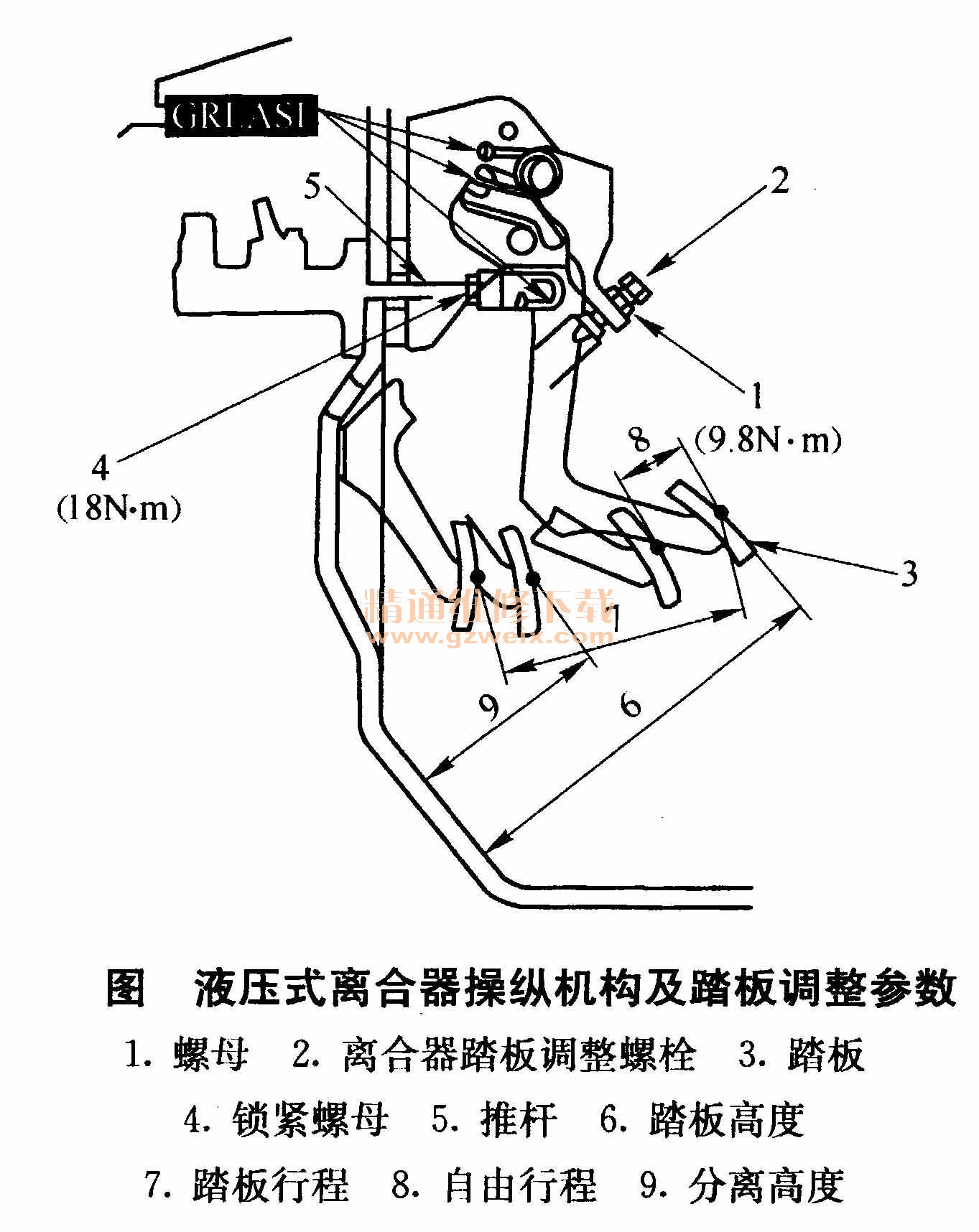

    (2)如图所示,松开离合器踏板调整螺栓的锁紧螺母,将离合器踏板调整螺栓旋出,直到不与离合器踏板接触为止。

    (3)松开推杆的锁紧螺母,转动推杆,使离合器踏板的高度、行程、自由行程、分离高度均符合规定。离合器踏板高度为163mm,离合器踏板行程为130~140mm,离合器踏板自由行程为6~20mm,离合器踏板分离高度(至地板的最小值)为72mm。
    (4)拧紧推杆的锁紧螺母。
    (5)放松离合器踏板,将离合器踏板调整螺栓旋进,直到与离合器踏板接触为止,再将离合器踏板调整螺栓旋进3/4~1圈。
    (6)拧紧离合器踏板调整螺栓的锁紧螺母。
    (7)装上驾驶员侧地板垫。
