实施作业:
油量调节器由控制单元控制,通过油量调节器上的偏心轴调节活塞,以实现喷油量的调节。
检查油量调节器的步骤如下:
1.检查电压值
(1)连接故障阅读仪V. A . G1551。发动机怠速运转,选择发动机电控单元“地址码”01,显示屏显示:
Rapid data transfer HELP
Select function X X
快速数据传递 帮助
选择功能X X
(2)按0、8键选择功能“阅读测量数据块”,按Q键确认输入,显示屏显示:
Read measured value block HELP
Input display group numberX X
阅读测量数据块 帮助
输入显示组号X X
(3)按0、0、1键选择“显示组号1”,按Q键确认,显示屏显示:
Read measured value block1
840rpm 6.5mg/H 1.480V 87.35℃
阅读测量数据块1
840rpm 6.5mg/H 1.480V 87.35℃
(4)检查显示区4的冷却液温度,标定值不低于85℃。
(5)达到要求温度后,检查显示区3显示值(来自于调节活塞位移传感器电压值)。其值应为1.60~2. 10V。
Read measured value block1
840rpm 6.5mg/H 1.480V 87.35℃
阅读测量数据块1
840rpm 6.5mg/H 1.480V 87.35℃
(6)如果电压值不符合要求,则检查油量调节器。
(7)按“→”键。
(8)按0、6键选择“结束输出”,按Q键确认。
2.测量电阻值
(1)关闭点火开关。

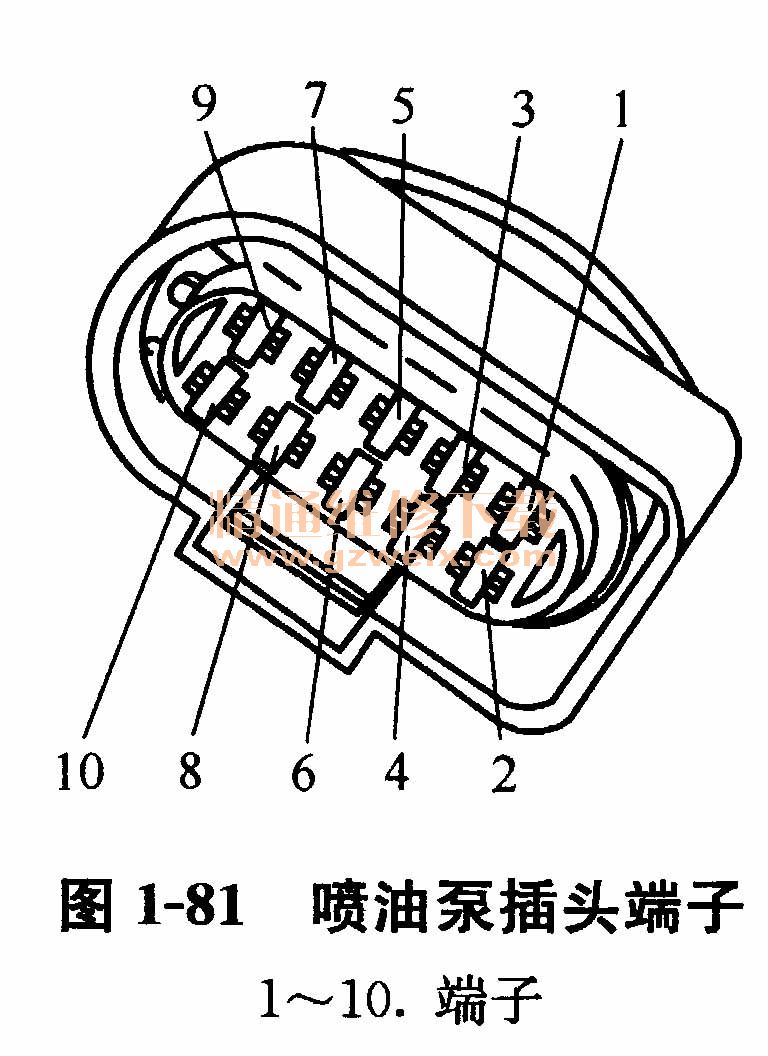

(2)拔下喷油泵插头端子(见图1-81) 。
(3)用万用表电阻挡测量油量调节器端子5和端子6的电阻值,其电阻值应为0.5~2.5Ω。
(4)如果电阻值不符合要求,则应更换油量调节器。
3.检查线路
(1)如果电阻值符合要求,则检查油量调节器线路。
(2)拔下喷油泵插头端子(见图1-81) 。

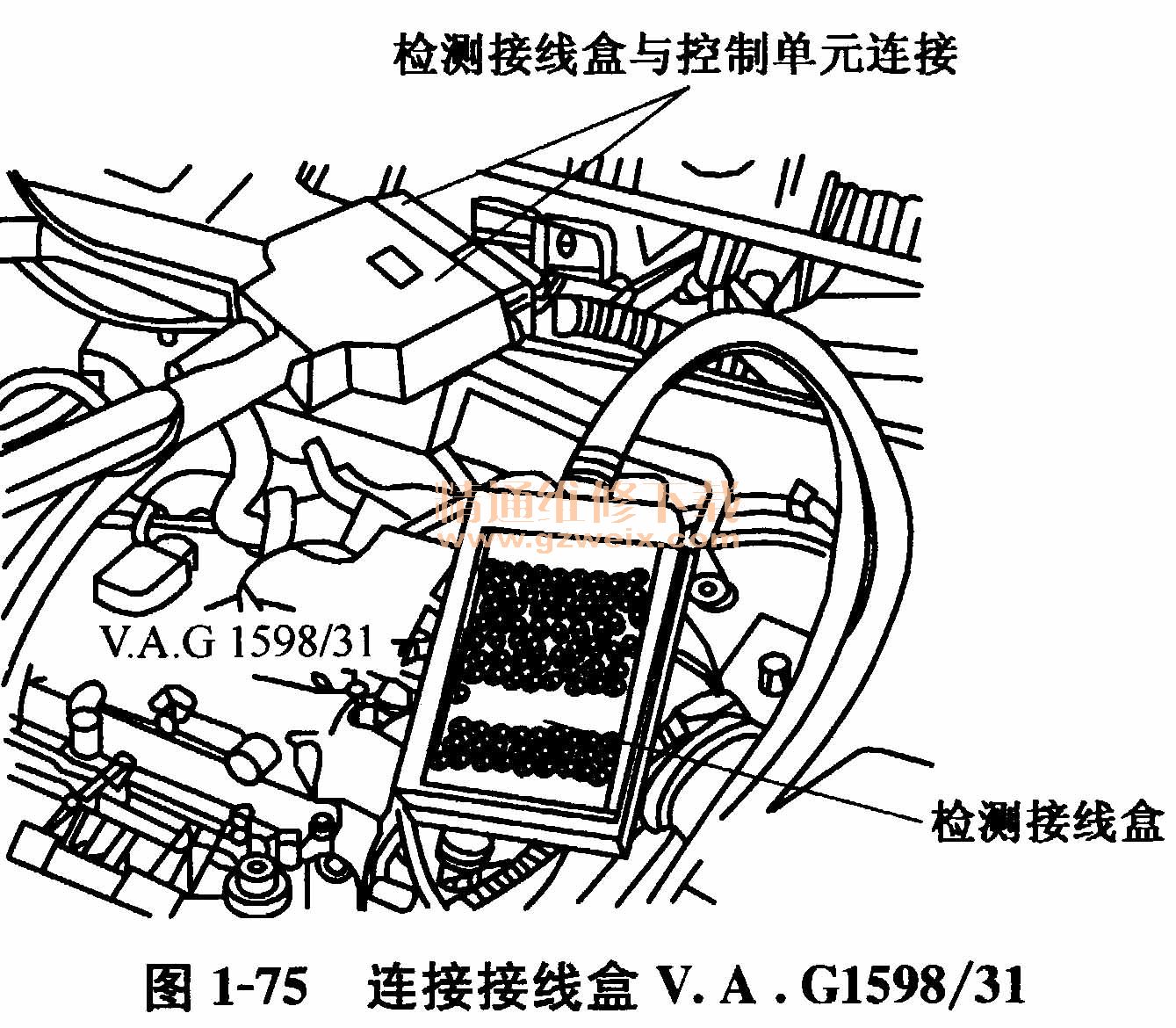

(3)拔下控制单元(J248)插头,连接检测接线盒V. A.G1598/31(图1-75)。检测接线盒插口和油量调节器插头端子的对应关系为:插口1和插口2对应端子5、插口121和插口126对应端子6。
(4)检查检测接线盒插口和油量调节器插头端子对应导线是否断路或短路。
(5)如果线路正常,则更换控制单元(J248)。
(6)取下检测接线盒V. A. G1598/31。
(7)插上控制单元((J248)插头。
(8)插上油量调节器插头。
