本田飞度轿车ABS功能失效
来源:本站整理  作者:佚名  2017-12-24 09:55:23

    一辆行驶里程约10万km的广州本田飞度(三厢)轿车。该车出现ABS故障警告灯亮,ABS功能失效的现象。

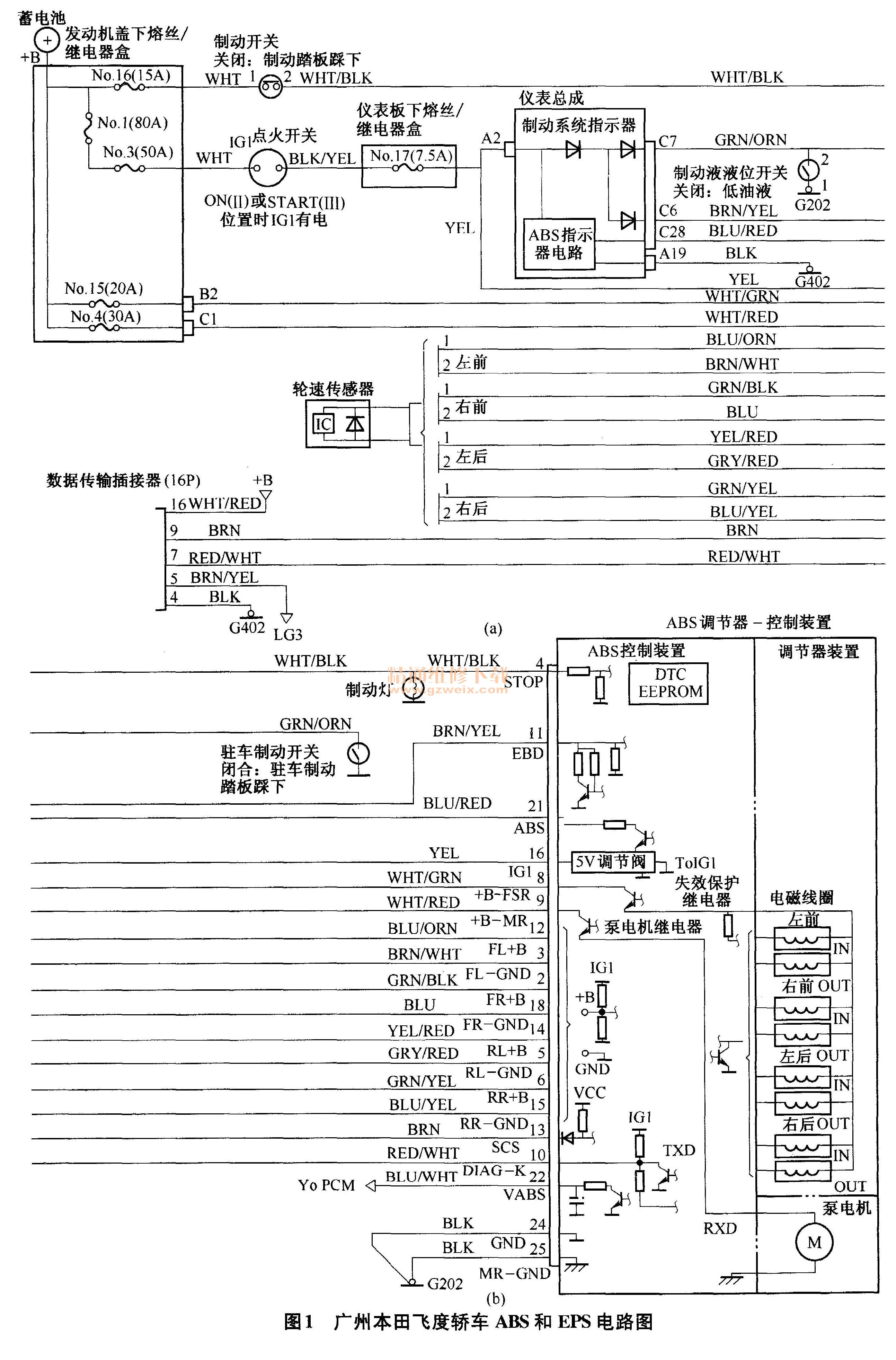

    故障诊断:该车电路如图1所示。首先用广本专用诊断仪HDS进行故障码读取及数据流检测,故障码为15-01,含义为右后轮转速传感器断路或短路。再进入数据流观察数据,用人工转动两后轮,发现左后轮转速传感器有信号输出,右后轮转速传感器没有信号输出。从HDS读取的故障码及数据流上分析,有可能右后轮转速传感器损坏,传感器与ABS控制单元之间线束存在断路或短路,制动毂里的ABS转子与传感器之间气隙过大或转子齿损坏。飞度ABS转速传感器用传统的万用表很难测量其好坏,因它属于内部集成电路IC芯片的有源传感器,只能用示波器测量动态工作波形或从HDS诊断仪上看数据流才能判断好坏。决定先更换转速传感器,清除故障码,进行路试,当车辆开始行驶时,ABS系统故障灯再次报警。又用HDS进入数据流观察,右后轮没有信号输出。于是用万用表测量右后轮转速传感器与ABS控制单元25针插头之间线束,相关线束导通良好,说明故障不在线束。是不是制动毂里的转子齿损坏或与传感器之间间隙过大呢?拆下右后制动毂检查,发现转子齿上都是制动摩擦片粉末,轮速传感器与转子齿之间气隙完全被制动摩擦片粉末所挡住,由此导致右后轮转速传感器无法拾取脉冲信号,引起ABS功能失效,并点亮故障警告灯。将转子齿上的制动摩擦片粉末用压缩空气吹净并清洗干净,调整转速传感器与转子齿间隙,装复后清除故障码,路试,故障排除。


    相关资料:2015年本田飞度3原厂维修手册(含电路图)

关键词:飞度 ABS
