本田雅阁轿车天窗不能开启
来源:本站整理  作者:佚名  2017-12-28 08:33:11

    一辆行驶里程约14万km的广州本田雅阁HG7230(A000RD 2. 3VTI)轿车。出现天窗打不开的故障现象。

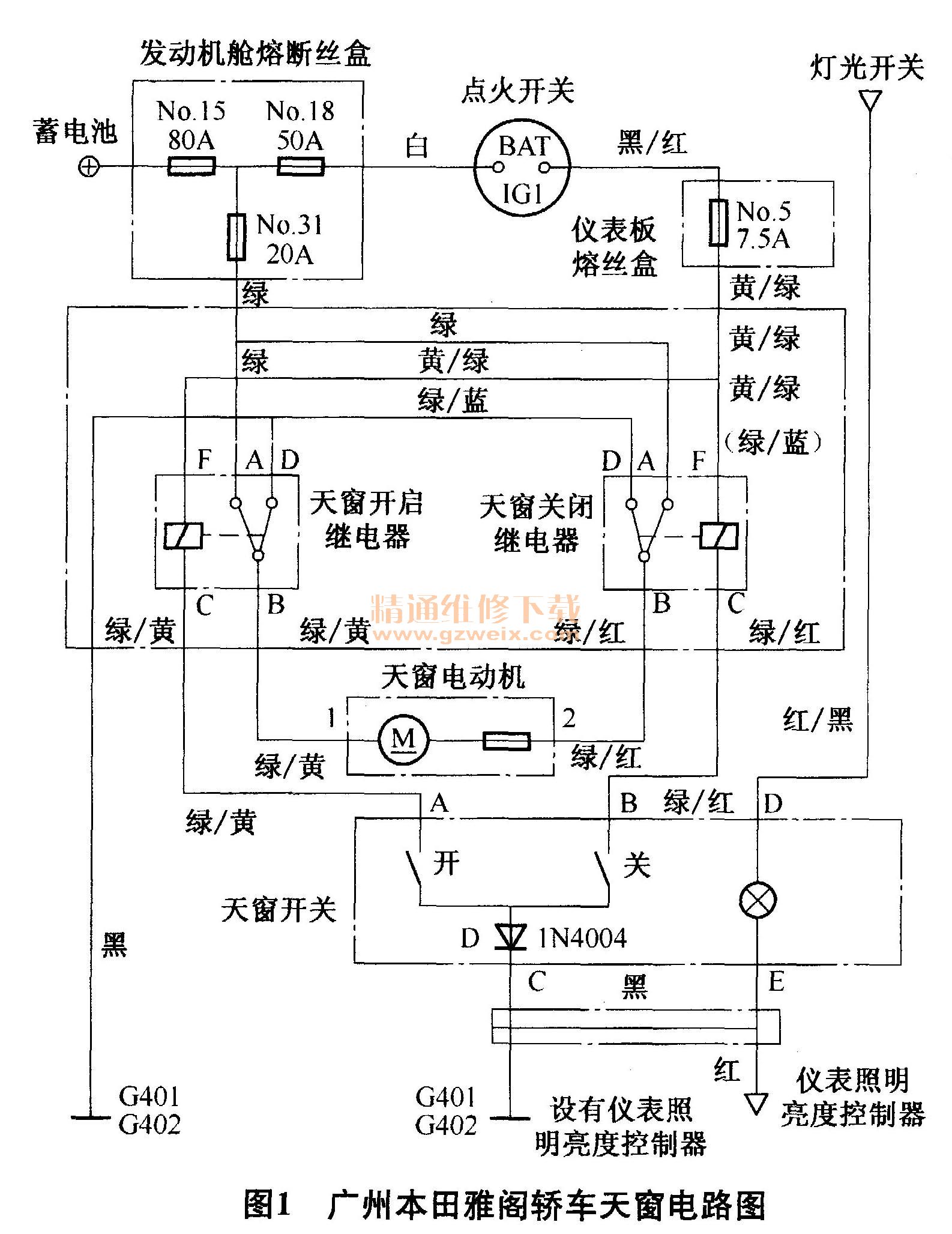

    故障诊断:广州雅阁轿车天窗的电路如图1所示,按下天窗开关,天窗不动作,而且也听不到天窗电动机转动声响。于是从仪表板熔丝盒中拔下天窗继电器的熔丝检查。

    经检查,天窗继电器的熔丝完好。拔下天窗开关的插头,用电压表测量天窗开关的插头A、B端子与搭铁之间的电压,均为12V。测量C端子与搭铁之间的电压,为0V。将天窗开关的插头A、B端子轮换搭铁,可以听到继电器和天窗电动机的动作声响,而且天窗也能开启和关闭。由此表明故障点在天窗开关或天窗开关至搭铁之间的导线上。
    接着拆开天窗开关,检查天窗开关的触片和触点,都属正常。闭合天窗开关,再用欧姆表测量天窗开关的插座A端子(接欧姆表正极)与插座C端子(接欧姆表负极)、插座B端子(接欧姆表正极)与插座C端子(接欧姆表负极)之间的电阻,均为无穷大,这说明插座A端子与C端子、插座S端子与C端子之间存在断路情况。在检查天窗开关电路时,发现有一个二极管D串联在天窗开关与搭铁之间,怀疑故障点可能在二极管D上。于是用欧姆表测量D的电阻值,结果正、反向均为无穷大,判断D已损坏。更换一个型号为IN4004的二极管后,试验天窗恢复正常开启与关闭,故障排除。
