一辆搭载CVT变速器的2016款广汽本田凌派1.8L轿车。该车低速行驶时，有时车身连续抖动。
    故障诊断：经过多次路试，故障再现，此时用故障检测仪快摄功能录取故障时的变速器数据流和发动机数据流。查看变速器数据流，如图1所示，在车速发生波动的同时发动机转速也发生了波动，由此推断车速波动是由发动机转速波动引起的，故障可能发生在发动机部分。

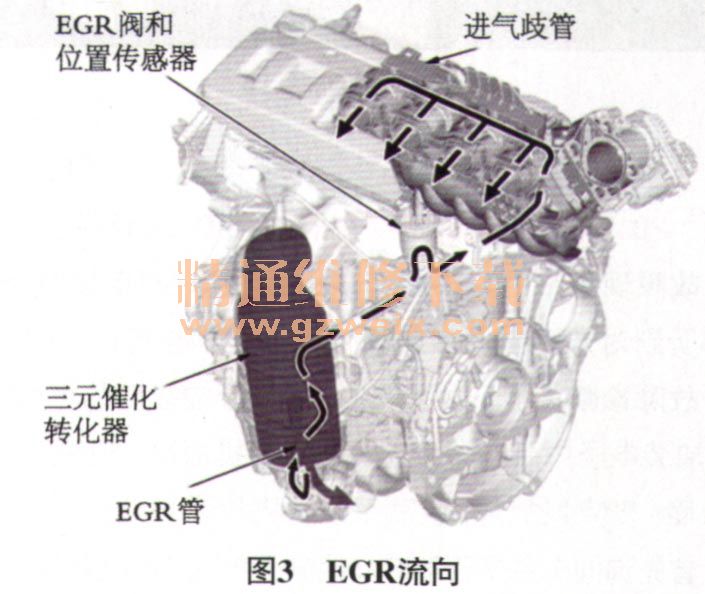

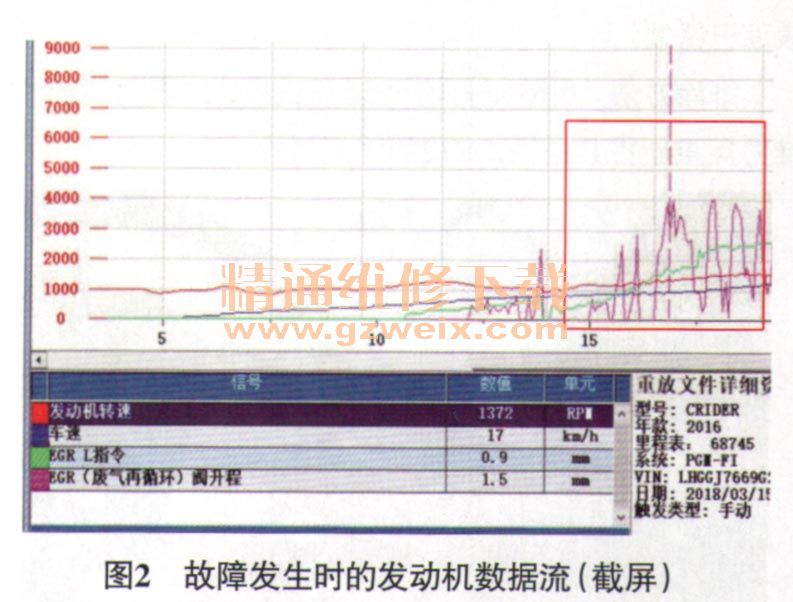

    查看发动机数据流，如图2所示，EGR（废气再循环）阀的实际升程（由EGR阀上的位置传感器监测）波动较大，且与EGR阀控制指令不一致。如图3所示，EGR系统将三元催化转化器下游的部分废气经EGR管、气缸盖中的通道、EGR阀及进气歧管适时适量地引入燃烧室，可有效降低燃烧温度，减少氮氧化物（NOx）的排放，但如果引入的废气量过多，会影响气缸的正常工作。诊断至此，推断发动机转速波动是由EGR阀故障引起的。



    排除方法：更换EGR阀和位置传感器总成。

相关资料：2014年本田凌派原厂维修手册
