本田雅阁混动CR6左前事故维修后仪表显示“检查充电系统”
来源:汽车维修技师  作者:佚名  2019-10-20 09:31:32

     一辆行驶里程约8.1万km的2017年本田雅阁混动CR6轿车。该车左前事故维修后,仪表盘显示“检查充电系统”。

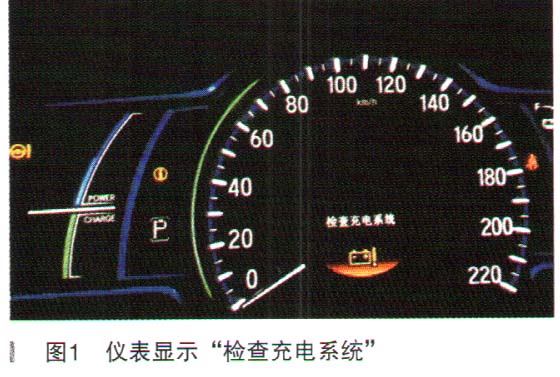

    故障诊断:该车在事故修复中,曾更换过发动机散热器、散热网及变速器散热器。当钣金修复完工,启动着车后仪表盘显示“检查充电系统”,如图1所示。
    维修技师借助HDS对车辆进行检测,读取故障码为:P16E3-PGM-F1,蓄电池传感器LIN通信故障,无法清除故障码,但车辆其他功能正常。
    引起充电系统故障的可能原因有:电池故障、电池传感器故障、线路故障、仪表故障。对于故障码P16E3-PGM-F1,蓄电池传感器LIN通信故障,经查看电子维修手册指引,按DTC : P16E3进行故障排查。
    DTC P16E3引导性功能故障排查指引(1)如图2所示。

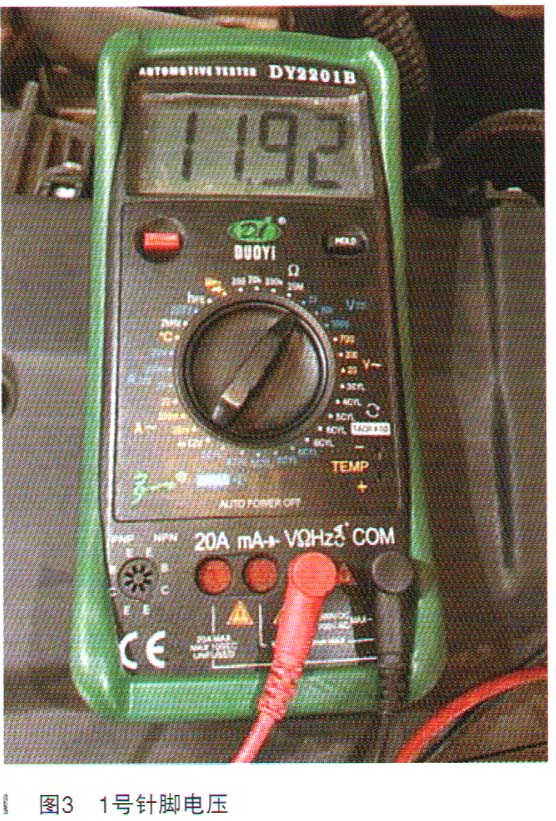

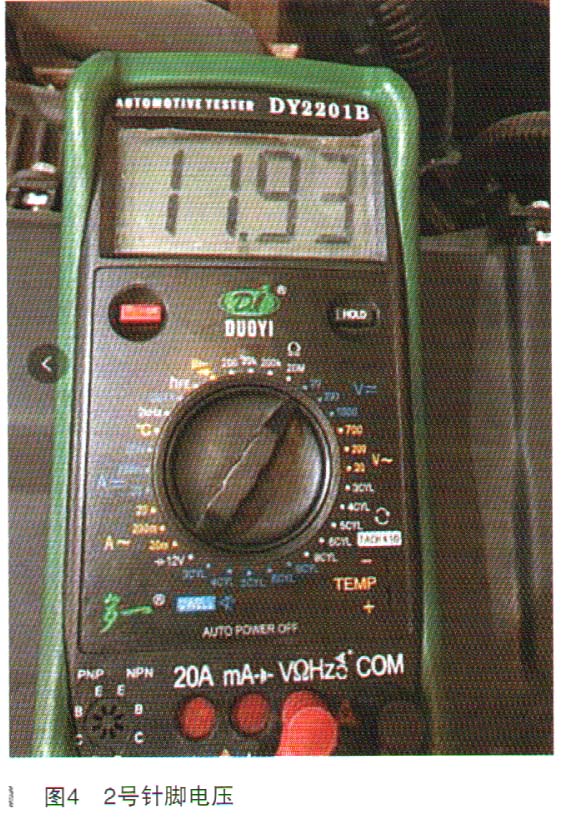

    根据引导性功能提示,对12V蓄电池传感器3针插接器1号针脚和2号针脚的电压进行测量,其1号针脚电压为11.92V,如图3所示,2号针脚电压为11.93V,如图4所示,正常。

    测量12V蓄电池传感器3针插接器3号针脚与车身搭铁的电压为0V。

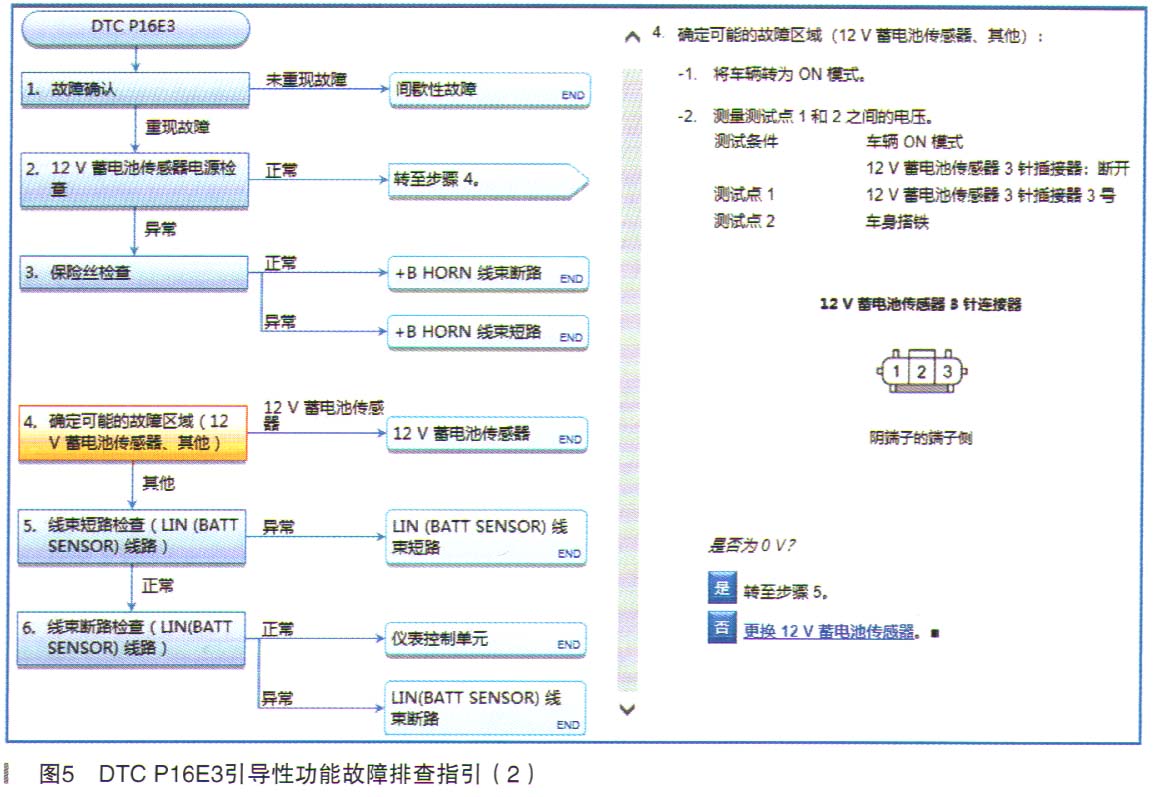

    DTC P 16E3引导性功能故障排查指引(2)如图5所示。

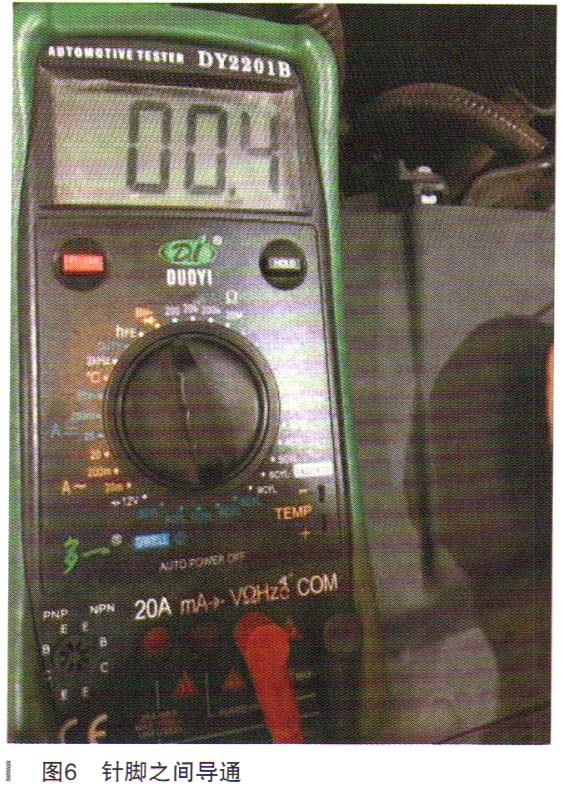

    测量1号针脚和2号针脚是否导通,如图6所示。

[1] [2]  下一页
