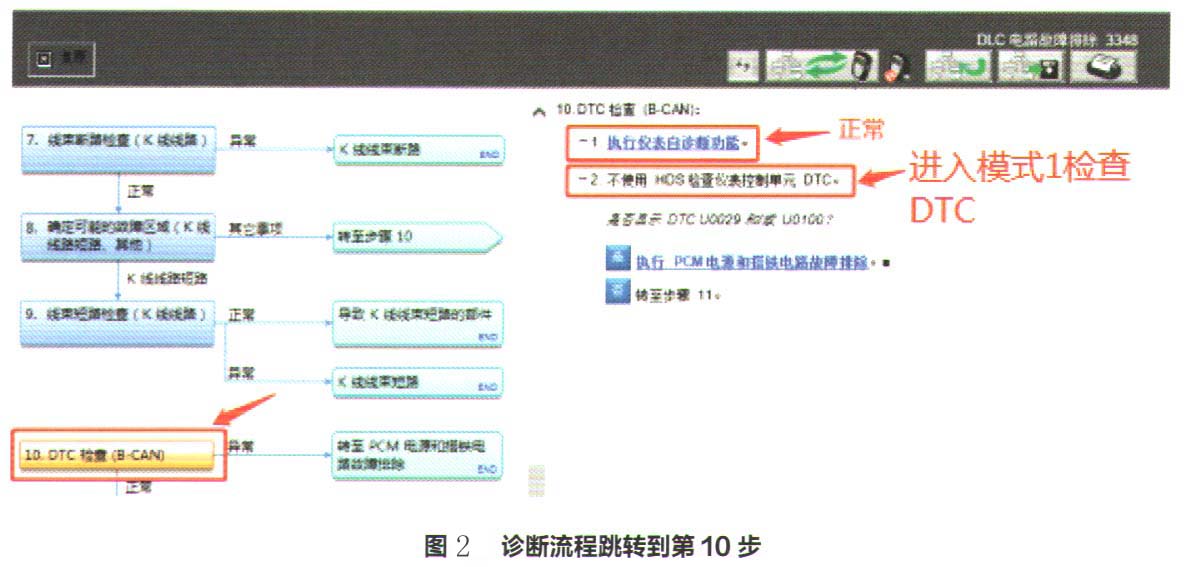

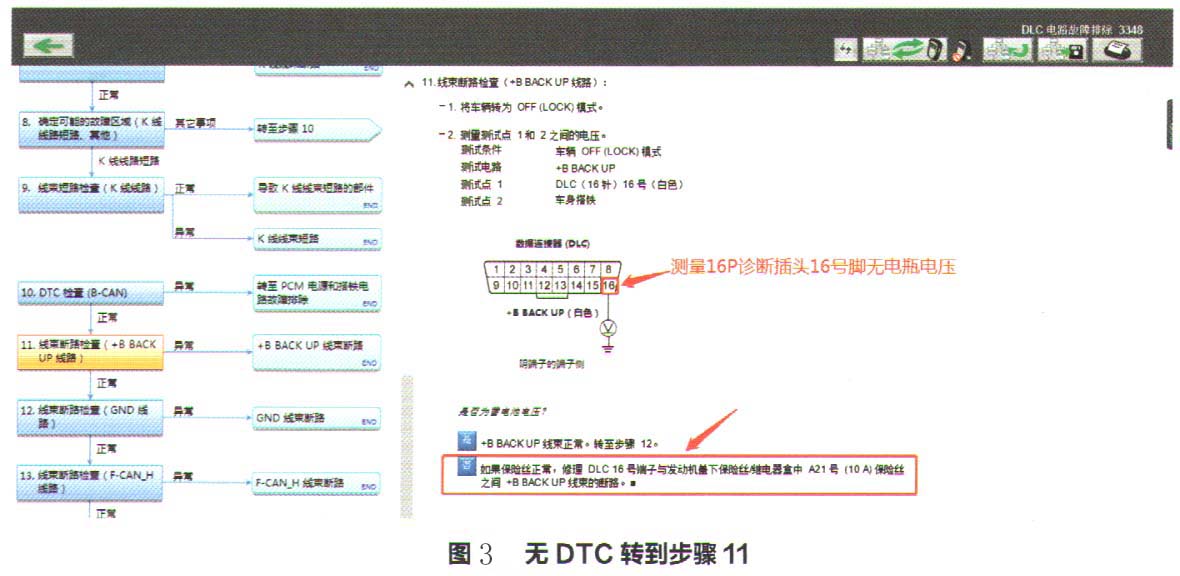

检查分析：维修人员接车后试车发现，车辆行驶时无故障指示灯亮起，用诊断对仪表控制单元进行自诊断测试，发现发动机转速表可以归零，确认仪表正常。对该车进行检测发现诊断系统HDS与该车通信异常，根据维修手册的DLC（诊断接口）电路诊断的指引进行操作（图1）；HDS无法识别车辆，转到第10步（图2）；无DTC（诊断故障代码）转到步骤11（图3）。

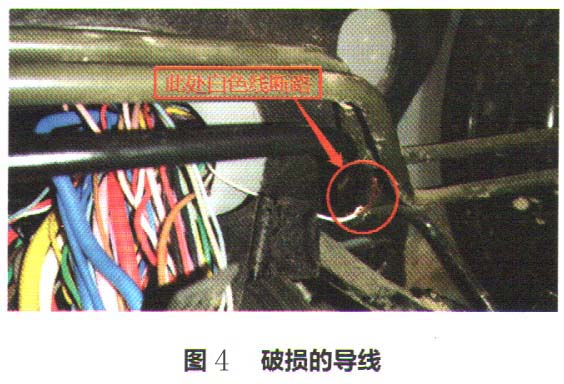

    经测量发现，DLC的16号端子无12V电压；检查发动机舱熔丝／继电器盒中A21号（10 A）熔丝，正常；检查DLC的16号端子与发动机舱熔丝／继电器盒中A21号（10 A）熔丝之间＋BBACK UP线束，发现发动机舱处白色导线已经磨断（图4）。

    故障排除：修复此处白色导线，故障排除。
