一辆行驶里程仅15km、搭载1.5T发动机和CVT无级变速器的2020年广汽本田雅阁轿车。用户反映：该车换入倒挡时倒车影像没有显示（图1）。
检查分析：维修人员接车后检查，该车没有加装过其他电气设备。试车发现，启动车辆后中央显示屏黑屏无任何显示，和换入倒挡时一样。分析故障原因可能有：中央显示屏供电、搭铁以及自身内部故障。

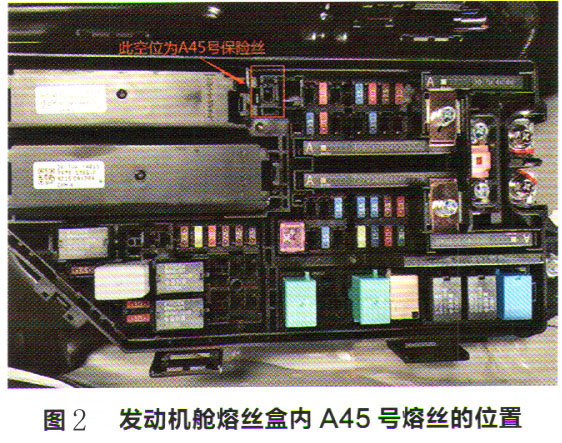

查询中央显示屏的电路图得知，显示屏的电源由发动机舱内的A45号熔丝提供。找到熔丝盒内A45号熔丝的位置，发现没有熔丝（图2）。

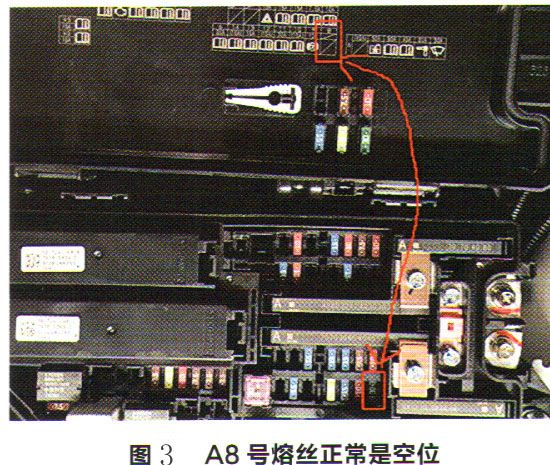

通过对比熔丝盒盖上对应的熔丝位置发现，A8号应该是空位，但此处却插了一个30 A的熔丝（图3），刚好与A45号的熔丝一样。
故障排除：将A8号位置的30 A熔丝插到A45号位置，启动发动机后中央显示屏显示正常（图4），换入倒挡倒车影像也正常，故障排除。
