一辆2015款本田飞度,该车在到店保养的路上出现了行驶中熄火,再也不能启动。现场检查发现:电瓶电压只有7V左右,并联一电瓶,打开点火开关,仪表上相应指示灯点亮,启动车辆后仪表上各指示灯均无异常显示,测量电瓶上的正负极端子间始终只有12V左右的电压(并联电瓶的电压),断开并联电瓶后,发动机立即熄火。基本确定是发电机没发电。
故障分析:
1、发电机本身故障导致发电电压不正常。
2、发电机与』'CM间的LIN线线路故障或传输故障。
3、电瓶传感器故障或其线路故障。
4、电瓶至发电机线路故障。
诊断过程:
1、使用HDS检查车辆各系统是否有故障码,发现PCM系统内储存有P16E2P(PGM-Fl_ACG Lin通讯错误)。清除故障码后,过几秒,PCM系统中仍出现P16E2这个故障。

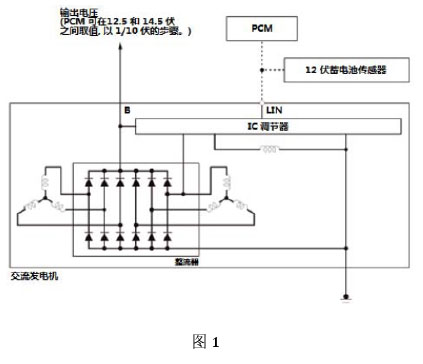

2、维修前有必要先对车辆的充电系统有清晰的了解(如图1)
交流发电机的输出与功耗相对应的功率因多个层级而异,并通过适当的输出控制降低油耗。与
蓄电池负极端子相连的
蓄电池传感器测量电流值、电压值、
蓄电池温度和内部电阻,并将它们变为信号发送至PCM. PCM根据接收的数据计算正确的输出(PCM以0. 1V为一个阶梯控制发电机在125V-14.5V间输出电压),并将相应的发电授权数据发送至发电机,发电机输出相应电压。
3、根据维修指引,清除故障码后,除了再现P16E2(PGM-FI_ACG Lin通讯错误)外,没其它故障码,检查PCM至发电机间的Lin线,没有短路及断路,初步确定是发电机故障(如图2)。

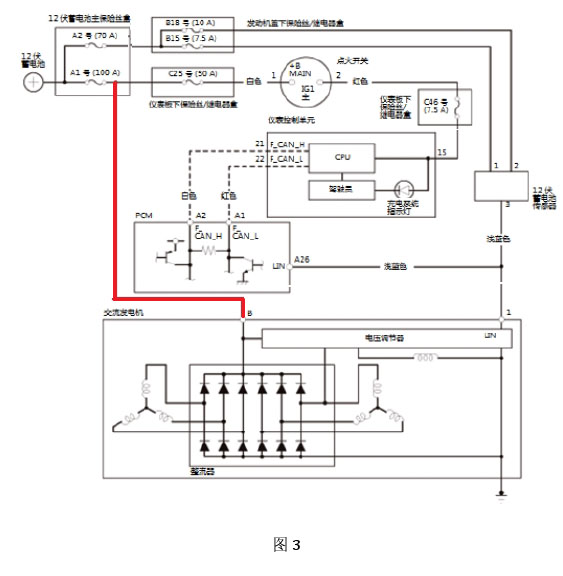

4、由于工作中遇到发电机本身故障的机率非常低,再次对ACG至电瓶间的黑色线进行检查(图3),用力晃动电瓶正极桩头,发现桩头连接处有松动(图4)。
5、准备拆下电瓶正极桩头连接螺丝进行检查,结果发现螺丝内部丝口有损坏,不能拆下,后来客户承认,前几天在外加装氙灯时,安装人员拆过此螺丝,估计当时将螺丝拆坏了。
6、通过排查现基本确认是电瓶与发电机之间的黑色线接触不良导致的故障。
