故障现象：客户陈述洗完车后车辆无法起动。维修人员进行了初步检查，具体情况有：
2、组合仪表显示正常。（故障灯、防启动指示灯正常）
3、起动机运转正常。
4、连接检测仪后检查无故障码。
5、燃油泵无泵油声音（打开点火开关，燃油泵应有2秒钟的运转声音），无声音一异常。
原因分析：打开点火开关，燃油泵应有运转2秒钟，但事实却听不到燃油泵工作的声音，初步怀疑燃油泵不工作，可能是电路问题，也可能是燃油泵损坏。
诊断过程：
1、根据燃油泵处的异常现象，首先拆下后排坐垫，断开燃油箱单元4针插接器，打开点火开关，测量1号端子与车身搭铁间的电压（图1)，应有2秒钟的电瓶电压。
此车测量值为0，所以判断为燃油泵电路故障。

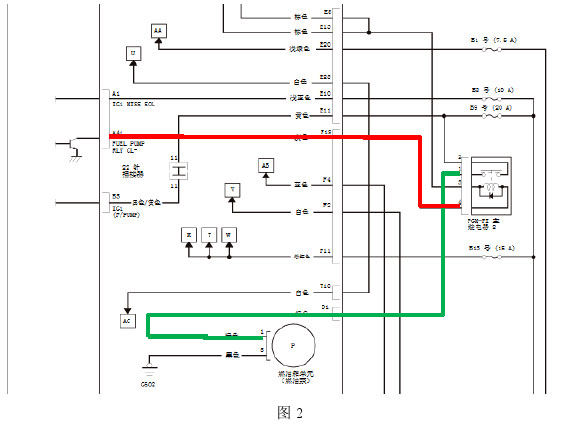

2、查阅燃油泵电路图，如图2所示。
3、拔下主继电器2，测试主继电器2一一正常。（图3、图4)
4、打开点火开关，测量保险盒上与主继电器2上2号、3号端子与车身搭铁之间的电压（图5)。
电压为电瓶电压一一正常。
5、测量保险盒上与主继电器2相对应的1号端子与燃油箱单元4针插接器1号端子间的导通性（图2中绿色线路）。导通一一正常。
6．使用HDS跨接SCS线路。断开PCM插接器A（图6)。测量保险盒上与主继电器2相对应的4号端子与PCM插接器A端子A41之间的导通性（图2中红色线路）。
不导通一一异常。检查该段线束。
故障排除：更换相关线束（图7)。
