故障现象:行驶时发动机故障灯亮,档位灯D闪烁。客户反映没有倒挡
原因分析:根据客户反映发动机与变速箱故障灯亮,于是利用HDS进行DTC读取
发动机故障码为:
P0141--HO2S S2加热器故障
P0970一离合器压力控制电磁阀C输入过低
并且故障码都无法清除,所以为真实故障
控制线路断路
控制线路短路
电磁阀故障
VBSOL线断路
诊断过程:
1.断开测量后
氧传感器VC插头3, 4号脚测量电阻为无穷大,标准应为5.0-6.4欧,说明加热器电阻断路,更换后

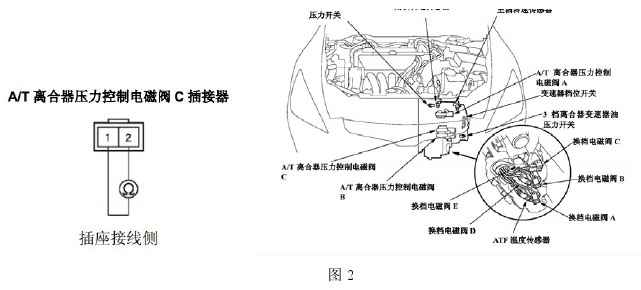

氧传感器。发动机故障等熄灭。无故障码,再次针对变速箱故障检测:首先测量离合器压力电磁阀C电阻为9欧(标准3-10欧之间)在正常范围内说明电磁阀正常。

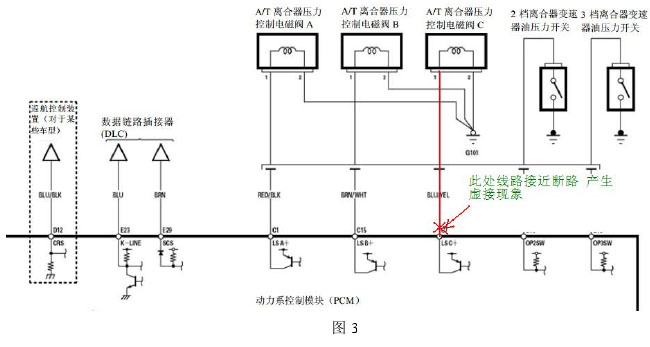

2.再次测量电磁阀与PCM之间的线路导通情况。测得PCM C7号脚与离合器压力电磁阀1号脚电阻为1013欧。(标准0.3-0.5欧之间)说明此段线路虚接。检查此段线路发现PCM根部线路己经接近断路。

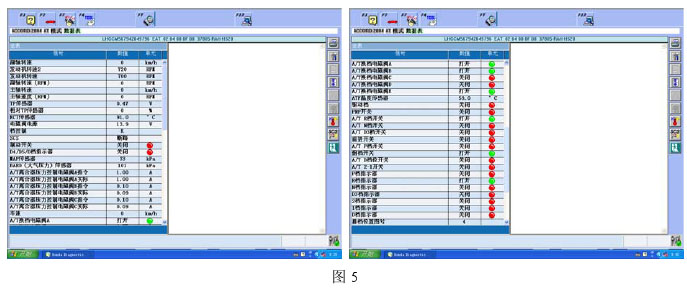

修复此段线路。连接HDS此时故障码可以清除。再次试车挂入倒挡仍然没有反映。
3.工作原理:

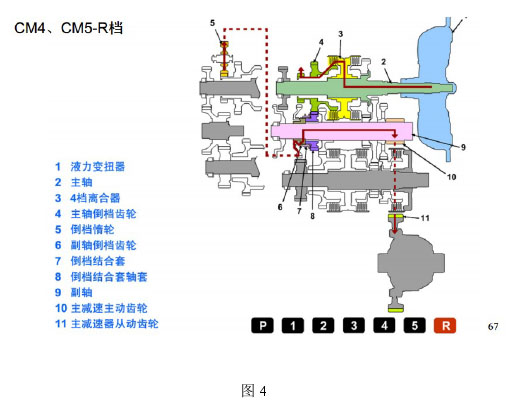

换档杆位于R位置时,液压作用与伺服阀,使倒档结合套与副轴倒档齿轮和倒档结合套啮合。
液压作用于4挡离合器,然后,4挡离合器使主轴倒档齿轮与主轴啮合。
主轴倒档齿轮通过倒档惰轮驱动副轴倒档齿轮。
倒档惰轮是副轴倒档齿轮的旋转反响。
副轴倒档齿轮通过驱动倒档结合套轴套的倒档结合套驱动副轴。
动力被传递到主减速器主动齿轮,从而驱动主减速器从动齿轮。
原因分析:
换挡电磁阀E故障
变速器内部机械故障
PCM控制故障
诊断过程:
