一辆行驶里程约13.9万KM的本田雅阁。
故障现象:车主反映前段时间有时电动驻车制动器无法释放,仪表上多个故障灯点亮起,客户故障灯亮起时通过H DS进行消码,故障清除,这次是彻底无法释放
电子驻车制动器,通过牵引车牵引至店检查。
原因分析:以前偶发性故障,有可能是电动驻车制动器开关接触不好,或者线路问题,或者电子
驻车控制单元故障
诊断过程:
1.故障现象确认:

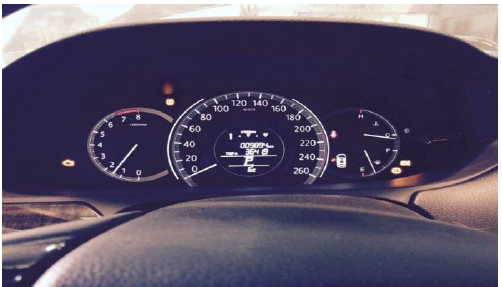

启动车辆后仪表有多个故障灯点亮(见下图):
2.使用HDS确认:

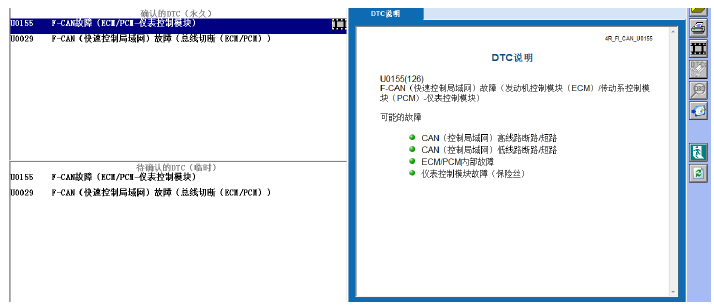

连接HDS,读取PGM-Fl系统有多个DTC(见下图):
3.综合故障现象应对

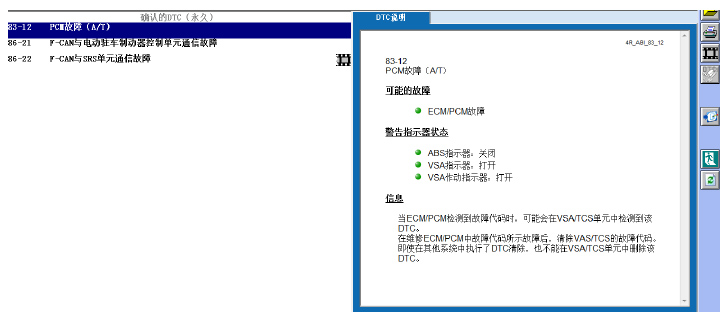

但是,用HDS对车辆进行电动驻车制动器系统进行诊断时,电脑无法进入制动系统,于是仔细分析三个故障码,1)首先,运用HDS清除故障码,发现出现新的故障码
2)再次清除故障码,无法清除,始终存在这两个故障码,于是确定可能存在的故障点出现在这俩个范围之内,F-CAN线路断路或短路,此种现象的可能性很大,结合故障现象车辆无法解除电动驻车制动器,先行运用一个新的
EBD模块进行替换,看是否能够消除故障,替换后故障现象仍然存在,不能解除电动驻车制动器。
3)重新理清一下思路,仔细分析觉得故障点应该发生在电动驻车制动器的F-CAN线路断路或断路问题上,HDS才有可能才不能进入刹车系统,
4) 86-21 F-CAN与电动驻车制动器控制单元通信故障的诊断
初步确定是F-CAN线路的断路或短路引起的该故障,查看电路图再次对VSA调制器控制单元和
电子驻车制动控制单元的线路排查:
根据以上电路图可以发现仪表控制单元与
电子驻车制动控制单元,数据连接器(DLC)
电子驻车制动控制单元之间的线路都是通过F-CAN线束连接的,是红线和白线连接的,故障点可能就在这里,仔细查看线束,发现(下图)
