4、断开两个单元插接器，检测F-CAN H端子，导通，如图5。检测F-CAN_L端子，不导通，电阻约为1.068KΩ，如图6。故障点为线束断路。
故障排除：更换仪表插接器A和PCM插接器A间的线束。
经验总结：
1、特约店在多次检测中，未准确判定F-CAN＿ L端子间线束的断路。

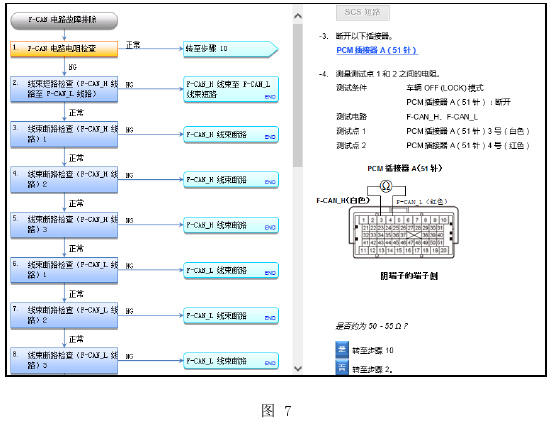

2、 F-CAN故障具有多样性。按如图7的F-CAN电路故障排除流程可知F-CAN网络具有规定的端阻（断开PCM插接器A, PCM A3和A4间电阻为50-55Ω)，异常的线路电阻会引发F-CAN间歇性等故障。
