本田雅阁档位指示灯闪故障检修
来源:本站整理  作者:佚名  2021-07-15 09:06:29

 一辆配置智能钥匙的2015年本田雅阁轿车。该车D档灯闪,一键启动开关有时没反应。

故障分析:
1、故障现象确认:起动发动机,将档位从P档挂到其它档,档位指示灯就闪;操作一键启动开关,有时没反应。
2、使用HDS检测,DTC为发动机系统P1298(电气负载检测器((ELD)电路电压过高),变速箱系统P0705(变速箱档位开关多档位输入)。DTC P1298清除不掉,P0705可以清除,但只要将档位从P档挂到其它档,就会重新出现。
3、根据图1两个DTC的排除流程,两个DTC间没有直接联系:P1298故障点为线路断路或ELD; P0705故障点为线路短路或档位开关
4、DTC P2198为永久故障,先进行DTC P2198的故障排除

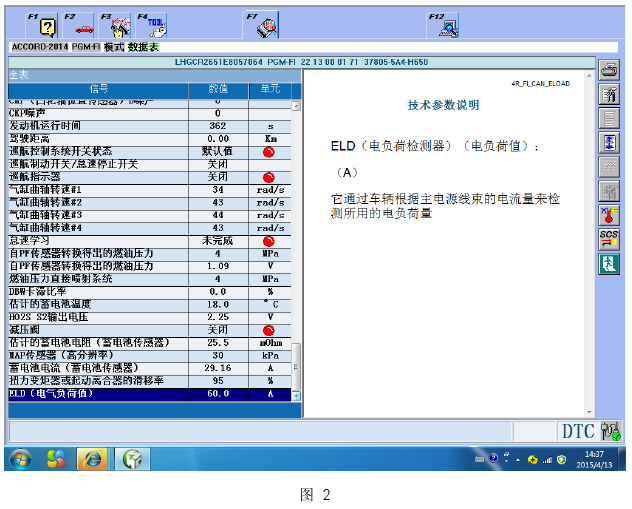

1)查看如图2发动机数据表,ELD(电气负荷值)为60A,远远高于正常值。

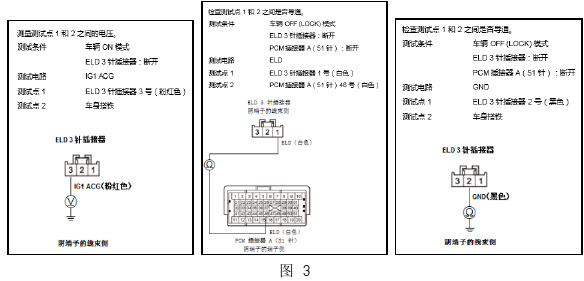

2)按流程依次确认如图3线路IG1 ACG, ELD和GND,正常。更换ELD检测器,DTC可清除,OBD状态为通过
5、进行DTC P0705的故障排除。

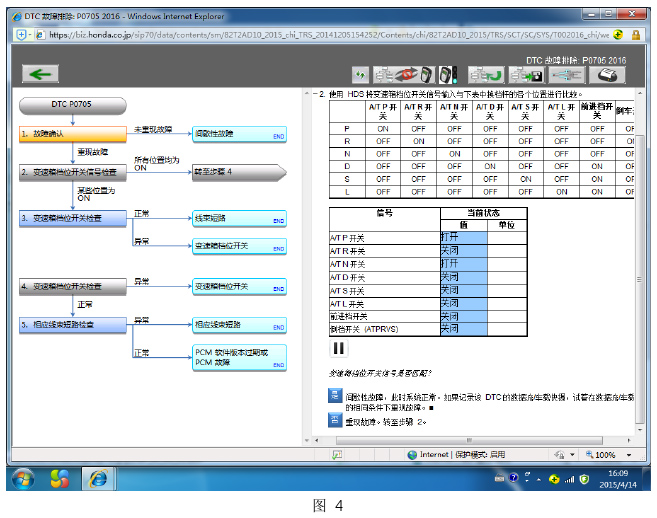

1)发现无论处于哪个档位,P档开关都处于打开状态,如图4
2)如图5检查档位开关。将错误显示为ON的档位开关插接器P端子连接到车身搭铁,只有P档开关信号显示为ON,按流程更换档位开关,但故障仍无法排除。

[1] [2] [3]  下一页
