故障现象：空调系统无法工作，按空调控制面板上任何按键均无响应。
分析原因：
1．空调系统保险丝熔断
2．线路故障
3．发动机电脑故障
4．空调控制单元故障
5．空调传感器及执行器故障
诊断过程：

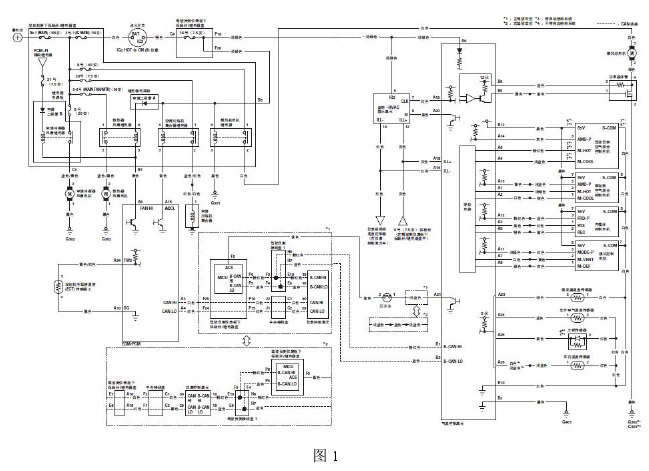

1．电路图分析
由简入繁，首先确认保险丝的状态。
1)确认各个相关保险丝工作状态：正常。
2）根据空调控制单元插接器的端子，确认电源端是否有供电：
3)电源端子A9检查结果：正常
4）进一步检查接地端子：
5) B3接地端子和B5功率晶体管控制接地端子均工作正常。
6)使用HDS连接车辆并尝试接入空调控制单元，发现空调单元无法与HDS连接。由此判断空调单元输出存在问题。
7）使用空调自诊断，获得故障码：L和A/C，查阅故障码一览表：内循环控制电机电路短 路。
8)拔掉内循环控制电机插接器后，空调系统恢复工作。使用HDS可以正常连接空调控制单元。
2．故障原因分析
1)拆检空调内循环控制电机执行器，发现其连杆卡滞。
2)测量控制单元的Biz端子输出电压不足5V。
3）推断出故障原因是内循环控制电机连杆卡滞不能转动，引起线路损坏而短路，控制单元输
出电压不足5V，无法响应按键操作，最终导致空调系统不工作。
故障排除：更换内循环控制电机执行器，故障排除。
经验总结：本田车上各控制单元均采用5V供电方式工作，其内部存在12V/5V转换器，其功率较小，如果其负载短路或消耗电能过大，均会导致内部处理单元工作电压下降，或不能正常工作，但其不会导致外部供电线路（(12V)短路或过载烧保险。
这也是本例的特征，值得维修人员在日常工作中注意。
