故障现象:车主反映无钥匙系统故障灯常亮,但车辆可以正常起动。向车主了解到车辆是在外加装防盗时,发现不能安装对应的防盗器,最后将电路恢复回原车电路后,发现无钥匙系统故障灯点亮。
故障分析:
1、连接HDS,进入单触式起动系统,读取故障码为:B12C5发动机起动婷止开关故障。可能原因有:
1)发动机起动l停止开关故障;
2)线束断路故障;
3)线束与电源l搭铁短路故障;
4)无钥匙进入控制单元故障。
2、清除故障码,起动车辆,无钥匙系统故障灯不再点亮;
3、用HDS对单触式起动系统进行自检,结果显示系统正常!到此,初步判断,此故障属于间歇性故障:
4、结合车主反映的情况,故障是在外尝试加装防盗后才出现的,为了不留隐患,对一键起动系统进行全面的检查。此时我们多次起动车辆的时候,一键起动故障灯再次点亮,故障代码还是B12C5,这就表明,故障并未彻底排除;

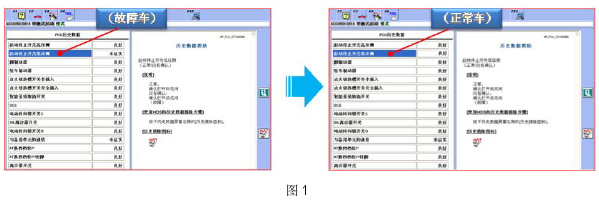

5、查看单触式起动系统中历史记录,发现“起动停止开关低压侧”显示“未证实”,异常,如下图:

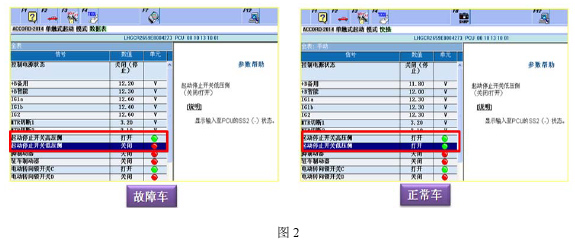

6、将起动停止开关置于ON位置并保持住,数据表如下图:
从数据表中可以明显看到,起动停止开关低压侧的状态与正常车不符,也与历史数据所记录相吻合,初步判断起动停止开关向无钥匙进入控制单元提供异常信号,故障点缩小至起动停止开关及其相关线束。

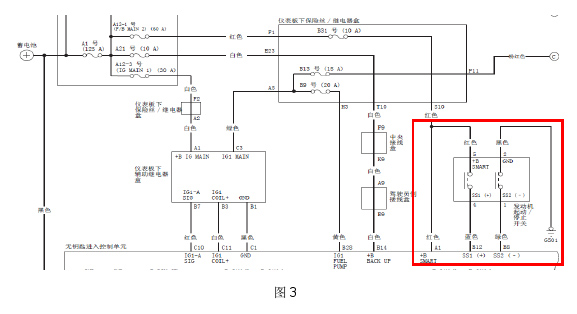

7、起动停止开关电路图分析说明:
从图中可以看到发动机起动停止开关为一对联动开关。正常情况按下开关时,起动停止开关的4,5号针脚(高压端)接通,并为无钥匙进入控制单元B12针脚提供电源信号;同时,起动停止开关的1,2号针脚(低压端)接通,并为无钥匙进入控制单元日8针脚提供接地信号。通过双联开关的设计,可以保证起动停止开关可靠的工作,并且当两开关作动逻辑不一致时,实现故障检测,生成相应故障码。
