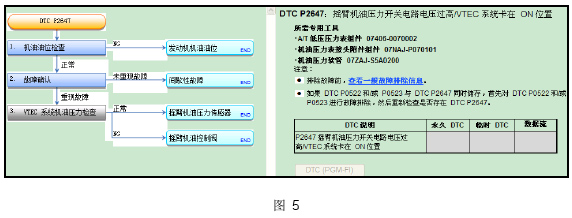

4、按如图5 DTC P2647的诊断流程检修：
1）检查机油油位正常。
2) DTC和故障现象可再现。

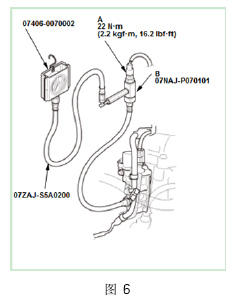

3)如图6，进行VTEC系统机油压力检查。使用专用工具连接摇臂机油压力传感器座和传感器后，通过HDS进行VTEC功能测试，以驱动VTEC电磁阀。油压表显示VTEC电磁阀作动时，油压未达到标准的392KPa以上。VTEC功能测试不通过。
3)按DTC诊断流程，当VTEC系统作动时，摇臂机油压力上升不到392KPa时，应更换摇臂机油控制阀。

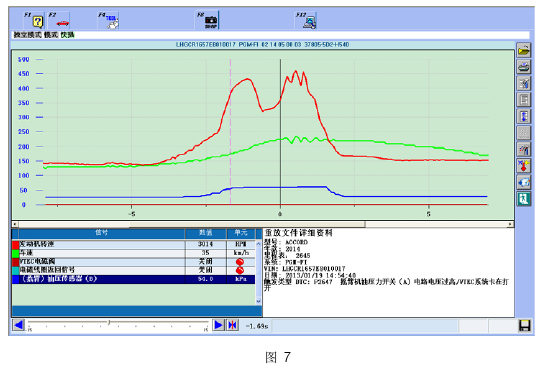

4)如图7, DTC触发前，随着发动机转速增加，PCM未发出VTEC电磁阀作动的指令，机油压力传感器却检测到高于VTEC电磁阀不作动时的压力，约54KPa。进一步说明摇臂机油控制阀内的电 磁阀柱塞或机械阀异常作动。
故障排除：更换VTEC摇臂机油控制阀（含电磁阀和机械阀）。
经验总结：以往车型VTEC的DTCP2467多由
油压开关线路不良（氧化造成断路）引起，VTEC摇臂机油控制阀内部故障较少见。
