本田雅阁可变气门正时控制系统(VTC)故障检修
来源:本站整理  作者:佚名  2021-09-06 10:25:29

故障现象:发动机故障灯常亮,VSA灯常亮,VSA激活指示灯常亮(注:VSA激活时,VSA激活指示灯闪烁,可使用VSA开关将VSA功能关闭:当VSA功能失效时,VSA激活指示灯会常亮。)。但不论车速为低速、中速或高速均无明显异常感觉。

原因分析:

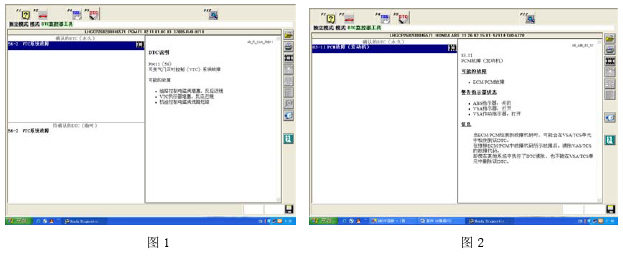

    1.连接HDS读取故障代码,发动机系统出现“DTC 56-2 VTC系统故障”(图1); ABS系统出现“DTC83-11 PCM故障(发动机)”(图2)。

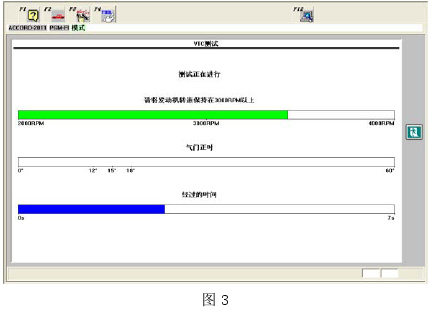

    2.记录并清除故障代码后,试车约10k。故障再现。再次清除故障代码并对VTC系统进行功能测试图3,未通过,且显示“系统故障:VTC机油控制电磁阀卡滞或堵塞,油路泄漏、堵塞或有空气存留
    3.查阅相关资料和DTC说明可知,
    1) VTC系统的作用是根据发动机的工况,改变进气门的正时,也就是改变进气凸轮轴的相位。优化气门正时可以使发动机产生最大的功率,VTC系统能提前凸轮轴转角,也就是可以提前打开进气门,以获得EGR作用并减少泵气损失,而迅速关闭的进气门可以减少混合气进入进气口,并提高冲注效果;在怠速时,系统提前减小凸轮轴转角使燃烧稳定并降低发动机转速。如果出现故障,VTC系统控制将停用并处在完全延迟的位置。VTC机油控制电磁阀,它根据来自ECM/PCM的信号控制VTC执行器提前室/延迟室的机油压力。
    2)产生“DTC 56-2 VT(:系统故障”的原因有VTC机油控制电磁阀堵塞或反应迟缓、VTC执行器堵塞或反应迟缓、VTC机油控制电磁阀线路短路。产生“DTC 83-11 PCM故障(发动机)”的原因有ECM/PCM故障。

    根据以上分析推测故障原因如下:
    (1) VTC油路控制电磁阀线路故障
    (2) VTC油路控制电磁阀阀芯卡滞或其滤网堵塞等故障。
    (3)发动机机油压力过低。
    (4)机油油路堵塞。
    (5) VTC执行器故障。

[1] [2] [3]  下一页
