故障现象:用户反映:该车踩刹车时车内有个声音一直响,特别是挂空档时更明显,声音和倒车雷达报警响声差不多。
可能原因:
车辆3个月前在外地被追尾,维修过后围板。

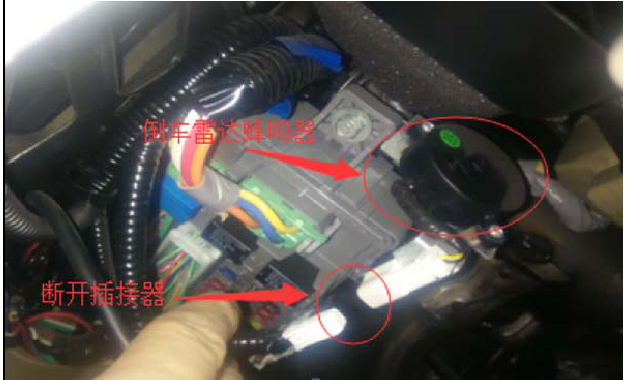

1.现场确认:针对故障进行试车,发现确实有响声但没有规律,就在驾驶室仪表下方位置。和倒车雷达的蜂鸣器响声差不多,拆除饰板拔出蜂鸣器插接器声音就消失,所以现在找到了故障的声音源。如下图所示。
接下来,我们分析故障跟踩刹车怎么和倒车雷达蜂鸣器有关系。通过下列电路图中会发现有一个共同的接地G602。
驻车和倒车雷达电路图
制动灯电路图
从维修手册找到公共接地图
综上图所可知当G602出现搭铁不良时踩刹车时髓过疏2间接接地导致蜂鸣器有回路而蜂鸣器就工作了。
确定故障:查找该接地点发现螺栓没有扭紧。紧固螺栓试车故障解除。
案例总结:一个系统工作影响到另一个系统时,我们不妨从它们各自相关信息去找它们的共同点,从而找到故障的源头。
