故障现象:按下天窗开关天窗不工作
可能原因:
开关、线路或执行器损坏
1.天窗马达不工作;z.天窗开关损坏;3.线路故障;4.玻璃升降器主控开关。
诊断过程:
1.检杳4电器盒保险丝11号7.5A和20号20A保险正常,启动发动机,测试天窗马达电机线路,测试正常。

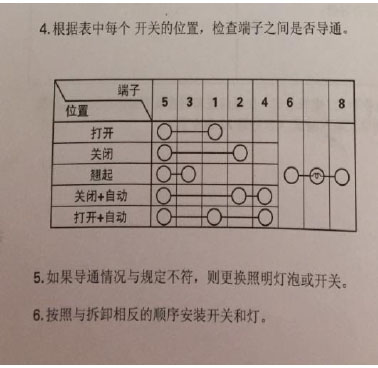

2.测试天窗开关正常。

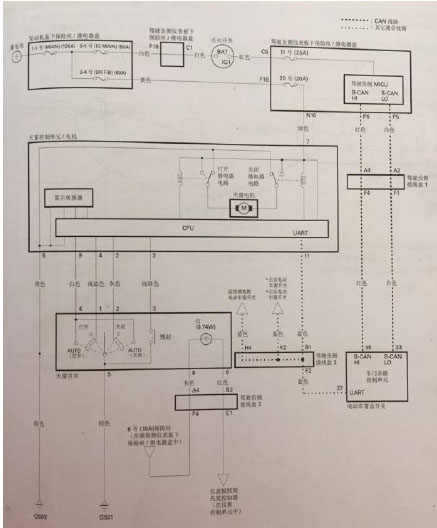

3.由线路图可知,天窗马达电机和控制纬路是集成的,各线路正常无故障,更换天窗电机,更换后,故障仍未消除。
4.更换天窗开关,故障仍未消除。

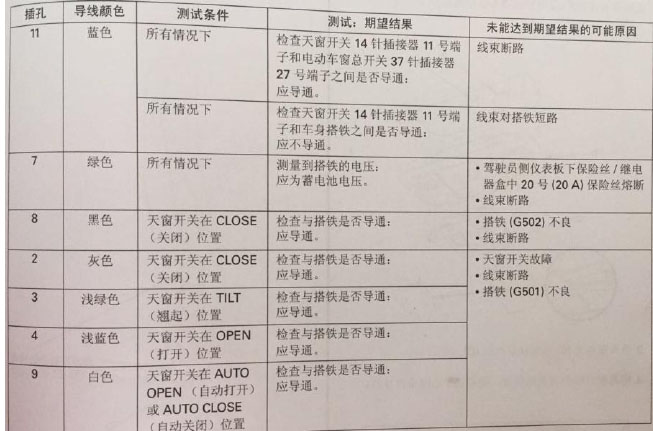

5.重新检测天窗搭铁线路(G501、G502)及其他相关线路,检查结果均无异常,故障仍未消除。
6.用HDS检测,因天窗线路简易无天窗系统,此时怀疑车门多路控制对天窗有影响,检测B- CAN线路正常无故障,更换车门主控开关和多路控制盒,天窗仍不工作.
7.在检测UART线连接件中发现右前门升降环关为副厂件,此时怀疑此故障有此引起,故更换右前门升降开关,更换后故障解除。
故障原因:右前门升降开关为副厂件
维修效果:更换右前门升降开关,故障解除
案例总结:由于右前门升降开关为副厂开关造成了UART线的干扰,引起天窗马达自我保护不工作,现在集成控制比较多,我们检测时不能只盯在故障部位,要灵活运用维修手册,善于分析总结,提高维修效率。
