故障现象：用户多次反映：该在在时速大概10KM/H时，车身会抖动很厉害。
诊断过程：

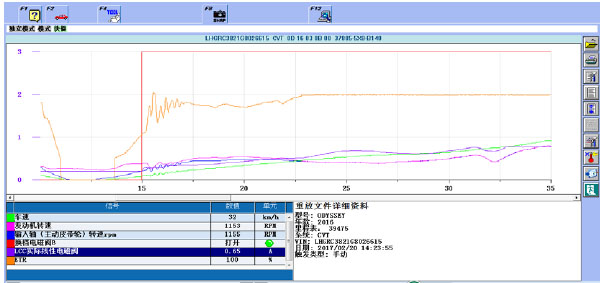

2、用HDS电脑做变速箱快摄数据分析，发现ETR的数据波动很大。如图：
3、从数据上分析是变扭器锁止统出现故障。再分析，变扭器的锁止工作原理，当换挡电磁阀工作时，变矩器进入部分锁止，之后通过控制LCC电磁阀控制电流的大小，控制锁止程度。
从上图来看，电磁阀B和LCC的电磁阀工作正常，可以推断是变扭器的锁止油路控制和执行机构故障。拆下油底壳，断开电磁阀B，如图：
4、测量油压，从动轮压力和主动轮压力检查压力均正常。拆下变速箱油底壳检查。发现油底壳有很多铁屑，如图：

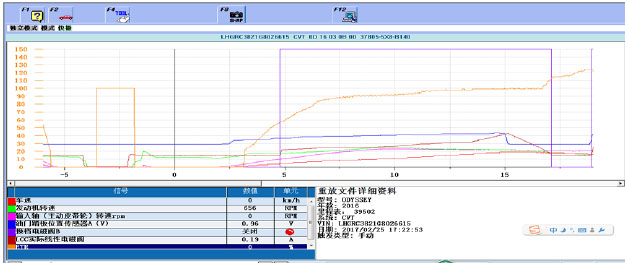

5、判断变速箱内部机械部件出现问题，由于该车在保修期内，更换变速箱总成。更换完变速箱总成后用采集数据，变速箱的ETR数据正常，如图：
确定故障：变速箱内部机械问题导致变矩器锁止异常
案例总结：该车所先要判断是发动机故障还是变速箱故障，如果找到是变速箱故障，下一步应该是做快摄数据进行分析，再下来就是进行故障检查，该拆的要拆下来先检查，这样可以事半功倍。
