本田雅阁智能钥匙功能失效故障检修
来源:本站整理  作者:佚名  2021-11-10 10:06:50

 故障现象:不能用智能钥匙和遥控器操作锁止\解锁车门,进入不了防盗状态,点火开关旋钮不工作,而用机械钥匙可以正常启动。


故障分析:
    可能原因:
    1、GPS信号干扰或线路影响;
    2、智能钥匙未注册;
    3、智能钥匙系统部件或线路故障
    诊断过程:
    特约店对智能钥匙类故障的诊断思路一直不够清晰,以下诊断过程描述了智能钥匙类故障的规范诊断流
程,可较完整处理该类故障,提高诊断准确性,请读者注意。
    1、进行“故障排除前的常规检查”。
    参照维修手册,该检查包含的项目如下:
    ·用HDS检查DTC,如果显示DTC,首先对DTC进行故障排除;
    ·确保本田智能钥匙不在带硬币的钱包内,未缠绕任何金属材料,远离手机或计算机;
    ·确保车辆蓄电池电压不过低,将蓄电池充满;
    ·确保本田智能钥匙电压不过低,否则更换电池;
    ·确保不使用与本田智能钥匙不同的钥匙,仅使用本田认可的钥匙;
    ·确保本田智能钥匙未连接钥匙圈或钥匙套,将钥匙取下;
    ·确保未安装配件市场加装附件,拆下所有配件市场加装附件;
    ·确保配件市场加装附件未连接到IMOCD (S-NET)线路:从工MOCD (S-NET)线路上断开所有配件市场加装附件;
    ·确保附近没有电气干扰,远离带电气干扰的区域。
    进行以上所有项目的检查,并排除出现的问题。
    经检查,以上项目均以确认排除。其中,GPS附件已拆除,使用HDS检测智能钥匙系统未发现故障码。但故障仍在,此时匹配智能钥匙有时成功有时失败。
2、执行HDS智能钥匙系统的“系统检查1”和“系统检查2".
如果系统检查结果显示在HDS显示屏上,则参照维修手册,根据图1检查表对项目进行故障排除。
    以上两个系统检查所涉及的检查项目可总结为:①线路检查(断路/短路/接触不良),②钥匙注册,③ LF
测试//RF更换。通过HDS进行两系统检查均未显示任何故障编号,但重新匹配智能钥匙显示失败。
    3执行“症状故障排除索引”。

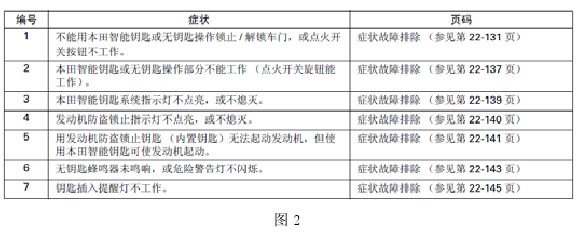

    参照维修手册,根据图2故障症状选择对应的排除流程。
    该案例为第一种故障症状“不能用本田智能钥匙或无钥匙操作锁止/解锁车门,或点火开关按钮不工作”,按照手册22-131排除流程进行排查。
    经检查,所有步骤均正常,智能ECU的供电及搭铁也正常,按照电路图进行线路检测也未发现异常。
    至此为止,规范的诊断过程己全部执行完毕,但故障仍在。
    在陷入僵局之际,主修人员还将同款车型的配件(PCM,驾驶员侧MICU、点火锁总成、7个LF天线、RF单元、智能钥匙槽)与该车一一对换,故障仍存在,测量以上部件与智能ECU之间的导线全部导通正常。
    由于故障难以解释,最后,主修者重新检查是否存在信号干扰情况,先把智能钥匙系统所有部件装好,并清理了车辆所有无关部件及杂物,车内外人员不变,再次进行智能钥匙匹配,此时所有程序恢复正常,故障排除。随后主修者将所清理的物件逐一放入车内,在放入一个手机模型机时,故障再现,从而确认故障是由手机模型机产生信号干扰造成的。
故障排除:移开手机模型机,故障排除。

经验总结:
    1、信号干扰造成钥匙问题的案例时有发生,比如过往发生过在地下停车场因信号干扰造成无法遥控,笔者最近也遇到一例因加装GPS时地线接线不当产生信号干扰,导致无法通过HDS添加钥匙。对于信号干扰问题,有时会以间隙故障的形式表现出来,但实际检测又正常,比如该案例中,智能钥匙有时可以匹配有时不行,遥控器偶尔能在车内遥控门锁,系统检查1偶尔能检测出智能遥控器与智能ECU之间无通信,按照HDS故障排除又正常。检查时需多留意,及时认真排查信号干扰问题,再作进一步检查。
    2、该案例笔者对供稿者的实际诊断思路作了一些调整,以整理出智能钥匙类故障的规范诊断流程,便于大家参考。整个诊断流程均来自维修手册《62TA02OW 22)》P22-126至P22-130,如有需要可参阅手册。
    3、问诊在诊断中很重要,是诊断的第一步。该案例的车主是做通讯相关行业的,不小心遗漏了手机模型机在车上从而造成该故障。如果能及时向车主确认是否有信号源类物品放在车内,从信号干扰源处开始仔细排除,可避免许多不必要操作,大大提高维修效率。
