丰田皇冠中控门锁失灵、遥控器无法锁门
来源:本站收集  作者:佚名  2012-12-21 10:25:59

一辆行驶里程约为 16000km的的08年丰田皇冠2.5 L轿车(不带智能钥匙)。车主反映:该车中控门锁开关不能锁车门,且在车门全部关闭的情况下遥控器也不能闭锁车门,但是操作遥控器锁车门时,车辆的转向灯会闪亮 。

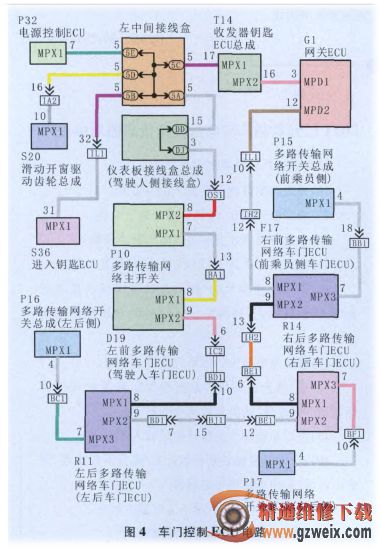

 接车后:连接IT-II读取故障代码 ,读得的故障代码为B1214, 且是当前故障代码 ,不能清除。 查阅维修手册,该故障代码的含义为车门系统通讯 电路与蓄电池+B 短路 。通过分析该车的无线车门锁 系统的工作原理可知 , 无线车门锁系统采用 BEAN 总线多路传输网络来控制各车门的开闭锁(图3) , BEAN 总线上连接着各个车门ECU和车门开关及收发器钥匙ECU等多个网络节点, 并且这些节点通过网关 ECU与车辆的其他系统进行信息交换(图4) ,该车辆故障虽然是中控开关和遥控器不能锁车门,但在操作遥控器锁车 门时转向灯会闪烁 ,这说明遥控器发射的信号能被收发器钥匙 ECU (门控接收器)接收,并与网关 ECU 和车身ECU进行正常信号传输 , 所 以初步判断故障点应在车门ECU和车门开 关的节点或线路上。



根据多路传输网络故障诊断方法,连接上IT-II ,分别断开 BEAN总线上的各个车门ECU连接器和车门开关连接器 ,观察IT-II上显示 的故障代码是否能被清除 (在断开下一个车门ECU连接器时, 要连接好上一个被 断开 的车 门ECU 连接器),断开连接器 的次序分别为车门主开关连接器P10、驾驶人侧车门ECU 连接器 D19、左后车门ECU连接器R11、右后车 门ECU 连接器 R14、前乘员侧车门ECU连接器F17 。检查中发现 ,当断开前乘员侧车门ECU连接器 F17时,IT-II显示的故障代码B1214 能够被清除掉,而且操作中控门锁开关和遥控器也能锁上车门,这说明故障点是前乘员侧车门ECU内部电路与蓄电池+B 有短路之处。



故障排除 更换前乘员侧车门 ECU后试车 ,故障排除 。
