一辆行驶里程超20万km 的2005年一汽丰田皇冠轿车。用户反映该车无法启动。
接车后:维修人员试车,按下起动按钮打开点火开关,发现仪表灯不亮。踩下制动踏板后,起动按钮上的绿色指示灯点亮,表明起动操作已被允许。但按下起动按钮后,起动机不转。

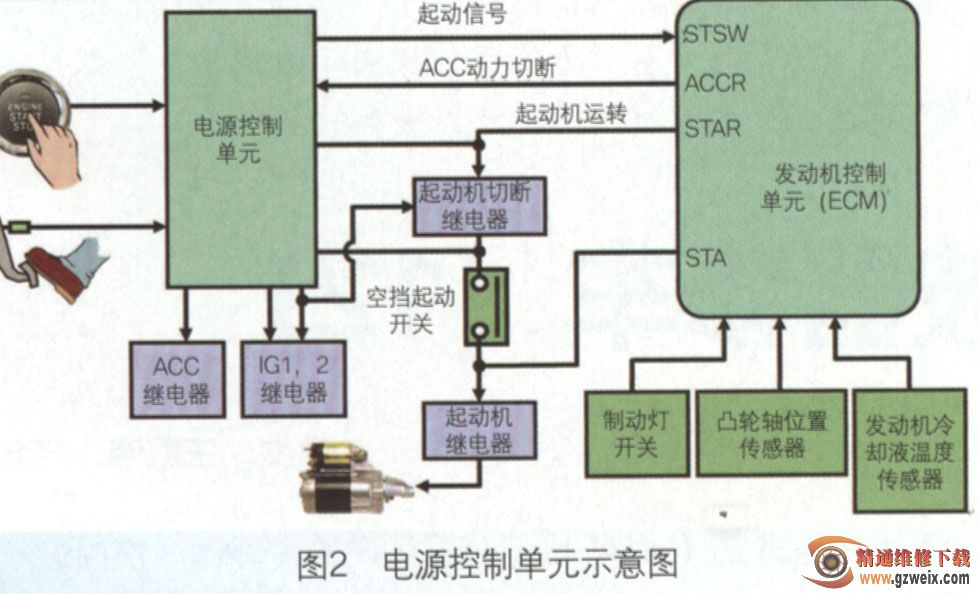

该车的电源及起动机均由电源控制单元来控制(图2),试车中发现的现象反映出,电源控制单元没能按照驾驶员要求输出相应的控制信号。查看电源控制单元的数据流(图3),发现在全部输入信号正常的情况下,发动机防盗却未能解除。仔细查看各项数据,发现控制单元的电源电压只有8V,显然在这种情况下控制程序是无法正常运行的,因此发动机防盗不能解除也在情理之中。测量电源控制单元的电源及搭铁端电压,均正常,说明控制单元的外部电路没有问题,问题应出在控制单元本身。
更换电源控制单元,故障排除。
