新款丰田车装备了智能进入启动防盗系统。驾驶员按智能钥匙上的按键可以远距离锁止和解锁所有车门。随身携带智能钥匙靠近车，就可实现：触摸门把手自动开门锁；进入车内，转向盘同座椅一起自动调整到存储的最佳位置，转向盘解锁；发动机解锁，上车后踩制动踏板，按一下启动按钮，可起动发动机；驾驶完毕下车后，触摸门把手车门锁自动锁止，转向盘锁止，发动机锁止，车进入防盗系统状态。如有人非法进入车内，则防盗灯闪烁，防盗喇叭鸣响，发动机不能起动，转向盘打不动。带全球定位和无线通信功能的车，还可将车辆位置通知车主。

1丰田智能进入启动防盗系统主要部件和功能简述

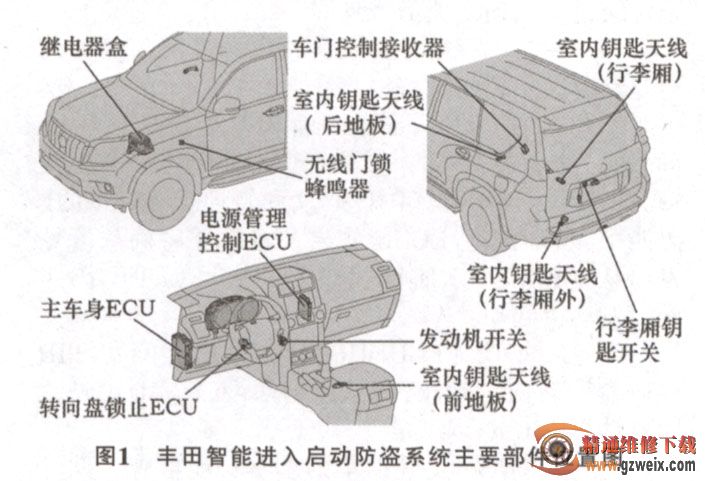

    丰田智能进入启动防盗系统由无线门锁、智能进入起动、发动机停机、防盗、转向锁止等系统组成，如图1所示。丰田智能进入启动防盗系统如图2所示。

    1)智能钥匙 按智能钥匙上的锁止／解锁按钮，可发射出频率为315 MHz的无线电信号，在几十米的范围内可被无线遥控门锁接收器接收，传给认证ECU，由认证ECU命令车身ECU锁止／解锁车门门锁。智能钥匙还可接收振荡器发出的频率134.2 kHz的无线信号。

    2)认证ECU 认证ECU是智能进入启动防盗系统的主ECU，它存储了车辆码、钥匙码、ID代码盒的S码（安全码），它控制振荡器、遥控接收器、电源管理ECU, ID代码盒、转向盘锁止ECU。当认证ECU需要信息时，它会唤醒对应的ECU，索要信息，还可将得到的信息报告给电源控制ECU和车身ECU。

    3)车外振荡器当智能钥匙靠近车时，车外振荡器发射频率为134.2 kHz唤醒智能钥匙，并索要车辆码，认证ECU收到车辆码并确认匹配后，会命令车外振荡器索要钥匙码。钥匙码匹配后，如车主摸车门把手，认证ECU会命令车身ECU打开门锁。

    4）车内振荡器 车内振荡器同车外振荡器一样发射频率为134.2 kHz的无线电波。当车门打开时（通过车门开关和车身ECU获知车门打开），认证E-CU激活车内振荡器，确认智能钥匙合法后，按电源按钮可打开电源，踩制动踏板同时按电源按钮可起动发动机。

    5)电源控制ECU 电源控制ECU工作起来就像是一个电控的点火开关。当认证ECU确认智能钥匙的车辆码、钥匙码匹配后，认证ECU同ID代码盒比较s码，如s码匹配，ID代码盒告诉电源控制ECU允许打开电源和起动发动机。

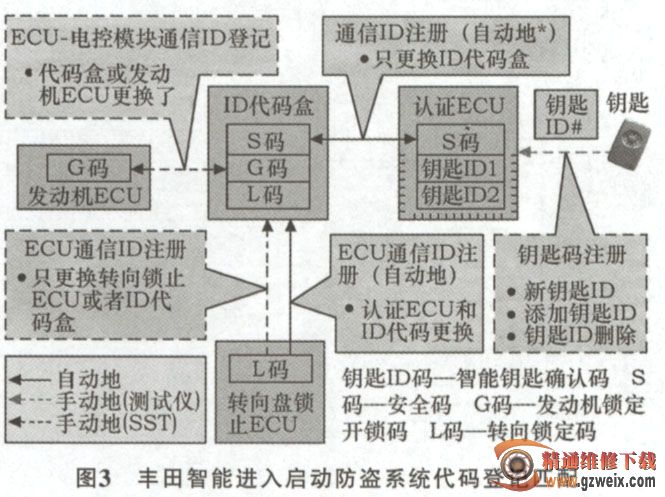

    6) ID代码盒 丰田智能进入启动防盗系统代码登记匹配如图3所示。ID代码盒就像同点火开关钥匙配合的钥匙筒，如认证ECU同ID代码盒的s码匹配，ID代码盒就可以开始解锁其它ECU。首先ID代码盒同转向盘锁止ECU确认L码匹配后，认证ECU会供电给转向盘锁止ECU的电动机，收回棘爪，解锁转向盘。然后ID代码盒同发动机ECU确认G码匹配后，ID代码盒允许发动机ECU工作和发动机起动。
