丰田陆地巡洋舰轿车传感器检测
来源:汽车电器  作者:佚名  2014-03-10 08:24:31

    1 2004~2005年款
    2004~2005年款LANDCRUISER陆地巡洋舰轿车由日本丰田汽车公司制造,属原装进口丰田车系,发动机配置4.5L和4.7L电控汽油发动机2种,均为直列6缸双顶置凸轮轴24V(气门)电控汽油发动机,变速器有5速手动及5速自动,其车型主要有4.5LGX-RAT、4.7LVX-MT以及4.5LGM-MT。

    1.1加速踏板位置传感器检测
    加速踏板位置传感器安装位置如图1所示。加速踏板位置传感器检测方法:将点火开关转至OFF档,拔下加速踏板位置传感器4P连接器(图1),用数字万用表测量传感器端子VC和E2之间的电阻。在20℃时,其电阻值为1640~3280Ω。

    1.2空气质量流量传感器检测

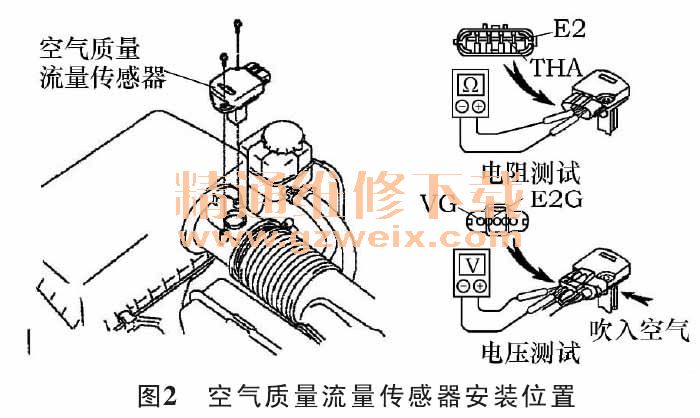

    空气质量流量传感器安装位置如图2所示。

    1)传感器电阻值检测将点火开关转至OFF位置,断开空气质量流量传感器线束5P插接器,用数字万用表测量传感器端子THA和E2之间的电阻。在环境温度-20℃时,电阻值应在12500~16900Ω范围内;在环境温度20℃时,电阻值应在2210~2670Ω范围内;在环境温度60℃时,电阻值应在485~680Ω范围内。
2)传感器性能检测重新连接好空气质量流量传感器线束5P连接器,将数字万用表红色表针连接传感器端子VG,黑色表针连接传感器端子E2G,将点火开关转至ON档,向传感器吹入压缩空气,传感器电压应有明显波动。

    1.3凸轮轴位置传感器检测
凸轮轴位置传感器检测如图3所示。将点火开关转至OFF档,断开凸轮轴位置传感器线束插接器,用万用表测量凸轮轴位置传感器端子1和2之间的电阻。环境温度在-10~50℃时,电阻值为835~1400Ω;环境温度在50~100℃时,电阻值为1050~1650Ω。

    1.4曲轴位置传感器检测
曲轴位置传感器安装位置如图4所示。曲轴位置传感器检测方法:将点火开关转至OFF档,断开曲轴位置传感器线束插接器,用数字万用表测量曲轴位置传感器端子1和2之间的电阻。环境温度在-10~50℃时,电阻值为1625~2735Ω;环境温度在50~100℃时,电阻值为2065~3225Ω。

    1.5发动机冷却液温度传感器检测
    将点火开关转至OFF档,断开发动机冷却液温度传感器线束连接器,将传感器从车上拆下,按照图5所示放入装有冷却液的容器中,加热容器,用数字万用表测量不同温度下的传感器端子之间的电阻。检测值应符合图5中的许可范围。

    1.6爆震传感器检测
    爆震传感器安装位置如图6所示。检测方法:将点火开关转至OFF位置,断开发动机爆震传感器线束2P插接器,用数字万用表测量传感器端子与传感器外壳之间的电阻,应为无穷大。

    1.7加热型氧传感器检测

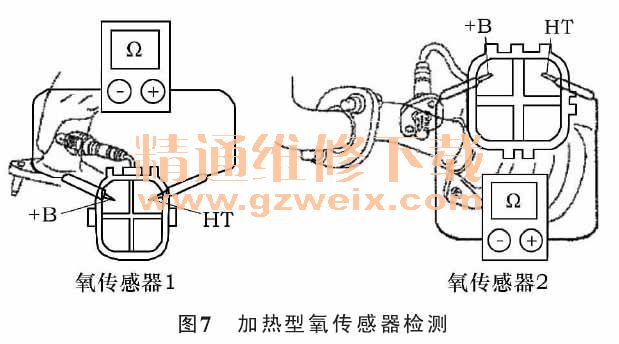

    加热型氧传感器检测如图7所示。将点火开关转至OFF位置,断开发动机氧传感器线束插接器,用数字万用表测量氧传感器端子+B和HT之间的电阻。在环境温度20℃时,电阻值为11~16Ω。

    1.8节气门位置传感器检测
    节气门位置传感器检测如图8所示。将点火开关转至OFF位置,断开节气门位置传感器线束插接器,用数字万用表测量传感器端子VC和E2之间的电阻。在环境温度20℃时,其电阻值为1250~2350Ω。

    2 2006~2008年款
    2006~2008年款TOYOTA陆地巡洋舰轿车由日本丰田汽车公司制造,属原装进口丰田车系,配备4.7L、5.0L及5.7L电控汽油发动机,配置5档自动变速器及6速手自一体变速器。

    2.1加速踏板位置传感器检测
加速踏板位置传感器检测如图9所示。在诊断插座上连接故障诊断仪,将点火开关转至ON档,启动故障诊断仪,选择测试项目“DIAGNOSIS/ENHANCEDOBDII/DATALIST/ACCELPOS#1,ACCELPOS#2”,读取电压测量值。踩下加速踏板时,加速踏板位置传感器1的测量值应为2.6~4.5V;松开加速踏板时,加速踏板位置传感器1的测量值应为0.5~1.1V;踩下加速踏板时,加速踏板位置传感器2的测量值应为3.4~5.0V;松开加速踏板时,加速踏板位置传感器2的测量值应为1.2~2.0V。
