丰田陆地巡洋舰轿车传感器检测
来源:汽车电器  作者:佚名  2014-03-10 08:24:31

2.2空气质量流量传感器检测
    空气质量流量传感器端子识别如图10所示。

    1)传感器电阻值检测将点火开关转至OFF位置,断开空气质量流量传感器线束5P插接器,用数字万用表测量传感器端子THA和E2之间的电阻。在环境温度-20℃时,电阻值应在13600~18400Ω范围内;在环境温度20℃时,电阻值应在2210~2690Ω范围内;在环境温度60℃时,电阻值应在485~680Ω范围内。
    2)传感器性能检测在空气质量流量传感器端子1和2之间加载蓄电池电压,将数字万用表红色表针连接传感器端子VG,黑色表针连接传感器端子E2G,向传感器吹入压缩空气,传感器电压应产生明显波动。

    2.3发动机冷却液温度传感器检测
    发动机冷却液温度传感器检测与2004~2005年款一样,如图5所示。将发动机冷却液温度传感器放入装有冷却液的容器中,在不同的冷却液温度下用数字万用表测量发动机冷却液温度传感器端子1和2之间的电阻。电阻值应符合图5中的许可范围。

    2.4曲轴位置传感器检测
    曲轴位置传感器检测与2004~2005年款一样,如图4所示。将点火开关转至OFF档,断开曲轴位置传感器线束插接器,用数字万用表测量曲轴位置传感器端子1和2之间的电阻。环境温度在-10~50℃时,电阻值为1630~2740Ω;环境温度在50~100℃时,电阻值为2065~3225Ω。

    2.5爆震传感器检测
    爆震传感器检测如图11所示。将点火开关转至OFF位置,断开发动机爆震传感器线束2P插接器,用数字万用表测量爆震传感器端子之间的电阻。在20℃时测量,其电阻值为120~280kΩ;用数字万用表测量爆震传感器端子与传感器外壳之间的电阻,应为无穷大。

    2.6空燃比传感器检测

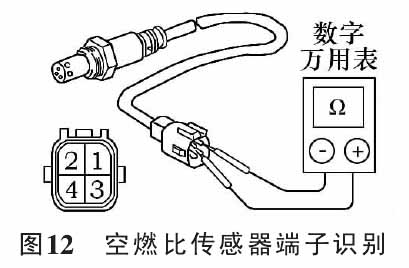

    空燃比传感器端子识别如图12所示。用数字万用表测量空燃比传感器端子1和2之间的电阻,在环境温度20℃时,电阻值为1.8~3.4Ω;用数字万用表测量空燃比传感器端子1和4之间的电阻,其电阻值为10kΩ或更高。

    2.7加热型氧传感器检测
    加热型氧传感器端子识别如图13所示。将点火开关转至OFF位置,断开发动机氧传感器线束4P连接器,用数字万用表测量氧传感器端子1和2之间的电阻。在环境温度20℃时,其电阻值为11~16Ω。
