    RAV4运动型多功能车燃油蒸气净化系统的活性炭罐，与燃油泵、燃油滤清器集成在一起安装在燃油箱内（图3），其优点是能节省发动机室空间，并且活性炭罐能随燃油滤清器定期更换，但这对活性炭罐的制造材料与工艺的要求更高。

    燃油蒸气净化系统通过活性炭罐电磁阀按占空比打开，使燃油蒸气吸入到进气歧管内，进入燃烧室得到燃烧净化。燃油蒸气净化系统的工作条件是：发动机暖机（冷却液温度达到70℃ ）；空燃比学习完成（燃油系控制统闭环运行）；没有踩加速踏板；没有发生燃油切断。

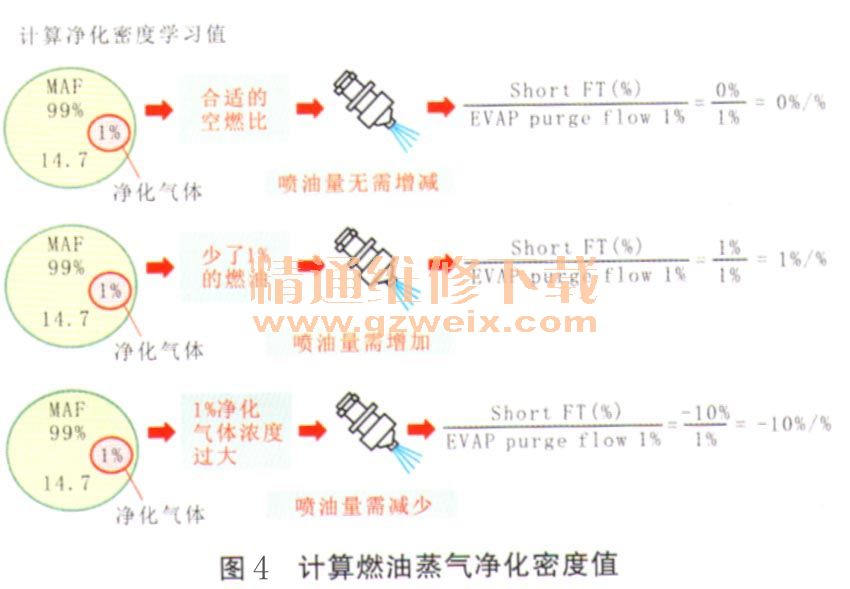

    燃油蒸气净化系统并无传感器测量净化气体的密度。由于净化气体的引入，造成Short FT的变动，由此变动量的大小推测净化气体密度，如图4所示其控制顺序如下。

    （1）空燃比学习完成，Short FT为0%～＋2%。
    （2）当逐步打开活性炭罐电磁阀时，A/F传感器信号反馈、Short FT发生变化。
    （3）发动机控制单元计算出由1％的净化气体所引起的Short FT变化量。
    （4）由此计算出来净化气体密度学习值。
    （5）基于净化密度学习值和净化气体流量修正喷油量。
    在维修燃油蒸气净化系统故障时，可以按表1所列的数据流进行分析与诊断。
