一辆行驶里程约9.2万km的2011年广汽丰田逸致轿车（车辆型号为ZGR，发动机型号为2ZR ）。车主反映：该车开前照灯时，左右灯光亮度不一致，左边要比右边的灯光亮些。

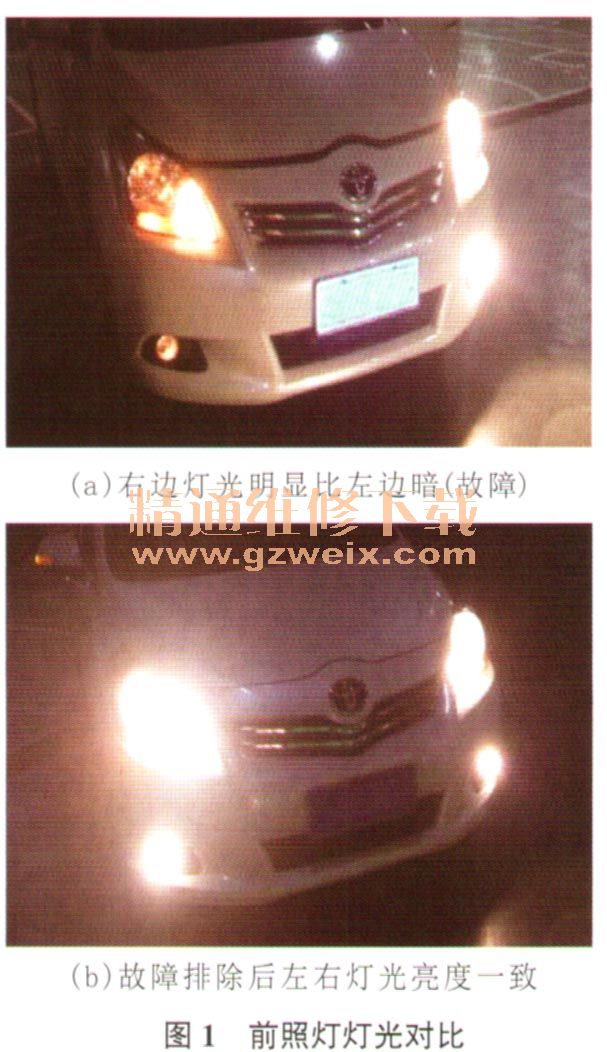

    故障诊断根据车主反映的情况，接车后首先进行试车确认故障现象，发现开前照灯后，前面左右灯光的亮度确实有差别，右边明显要比左边暗很多（图1a），且无论是接通点火开关还是启动着车辆，故障现象都存在；仪表盘上也没有故障灯点亮。分析造成该故障的可能原因有：组合前照灯灯泡故障；灯光控制器故障；前照灯熔丝故障；前照灯所属线路故障；ECU故障。

    用GTS进行灯光系统的主动测试，故障依旧存在，说明灯光系统控制器及开关没有问题；用万用表检查前照灯的熔丝，正常；拆下右边前照灯灯泡用万用表检查，未见任何异常。因此，初步判定故障点主要在前照灯的控制线路上。

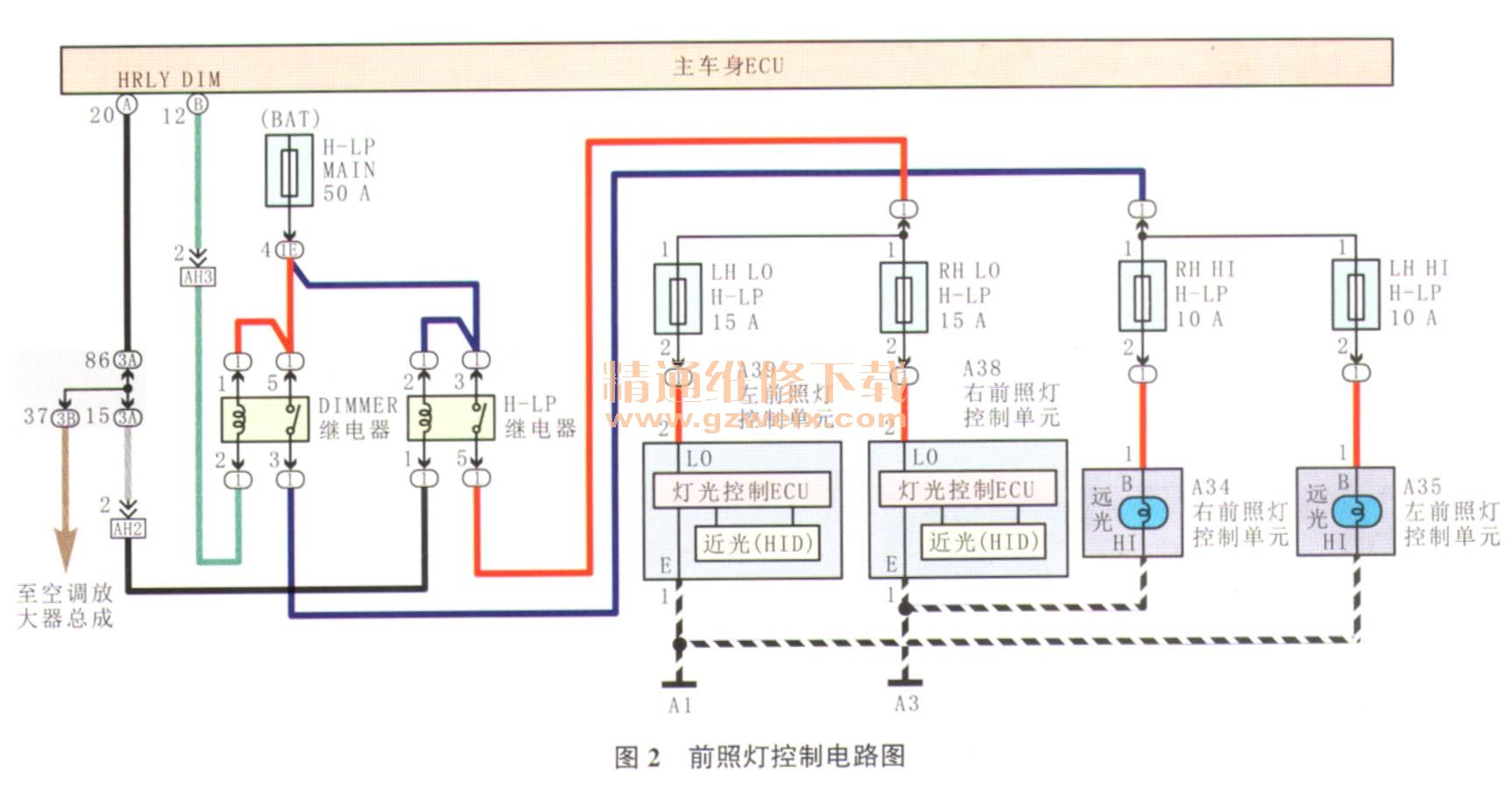

    查阅前照灯控制电路图（图2），车辆右边前照灯的电路走向主要有3段，第1段是主车身ECU到继电器；第2段是前照灯熔丝到前照灯控制单元，第3段是前照灯控制单元到A3搭铁。之前用GTS进行主动测试时已经排除了前照灯控制单元有故障的可能，前照灯熔丝也测量过无异常，那么故障线路部位进一步缩小到第2段及第3段。拆掉车辆前保险杠及右边前照灯总成，检查各导线连接器，均正常，但拆下前保险杠后发现车辆右前部有烧焊维修过的痕迹，再仔细检查相关部位，发现在灯光线路中有一个搭铁螺栓是松动的。询问车主得知，该车前段时间右前部出了点小事故，由于没有买全保，觉得外面维修便宜，便选择在外面的修理店维修喷漆，结果拿车后就出现上述故障，应该是在外面维修时没有把搭铁螺栓安装到位所导致的。

    故障排除：紧固搭铁螺栓后试车，开启前照灯，左右两边的灯光亮度一致，故障排除。
