一辆行驶里程约4万km的2013年丰田RAV4。客户来店做定期维护，笔者交车自检时发现该车怠速时突然自动熄火。
    故障诊断：该车来店做4万km维护，并未做其他项目，客户反映该车之前行驶正常。根据故障现象分析如果燃油系统出现异常，在熄火时可能会存在发动机抖动现象，而该车发动机熄火时未抖动，而是瞬间立即熄火，初步排除燃油系统工作异常引起故障的可能。利用故障检测仪GTS读取发动机系统故障代码，无故障代码；查看发动机系统的数据流，在发动机正常工作情况下，数据流并无异常，而在熄火的瞬间发动机短期燃油修正值Short Ft为-8 %~-10%，说明此时混合气过浓。接着笔者对数据流再次仔细研究分析，发现活性炭罐电磁阀数据流从OFF到ON时，混合气突然变浓，由此可以推断净化控制系统工作异常导致发动机瞬间熄火。
    笔者在发动机室活性炭罐电磁阀出口侧断开连接软管，有燃油从活性炭罐流出，由此可以推断有燃油进入了活性炭罐，导致净化控制系统工作异常，从而引发了此故障。而客户来店保养时因为加满了燃油，所以没有更换燃油滤清器，是什么原因导致燃油进入活性炭罐呢？难道是燃油滤清器总成存在破损？带着疑问笔者拆解燃油箱进行检查。

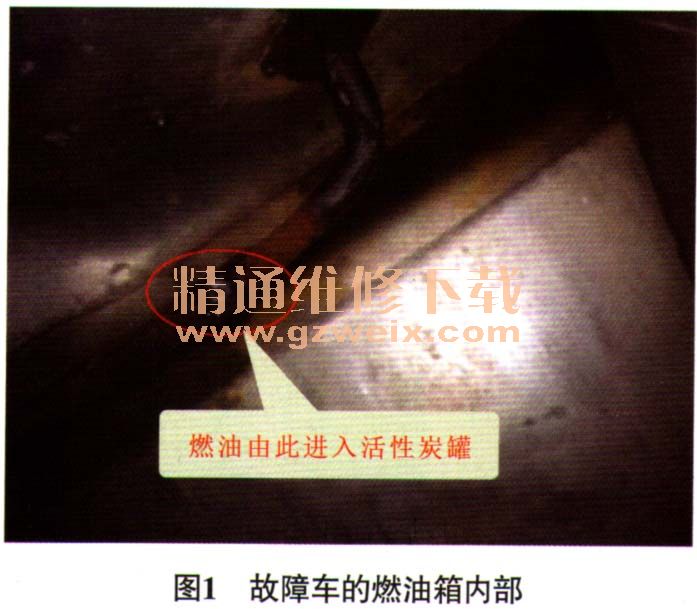

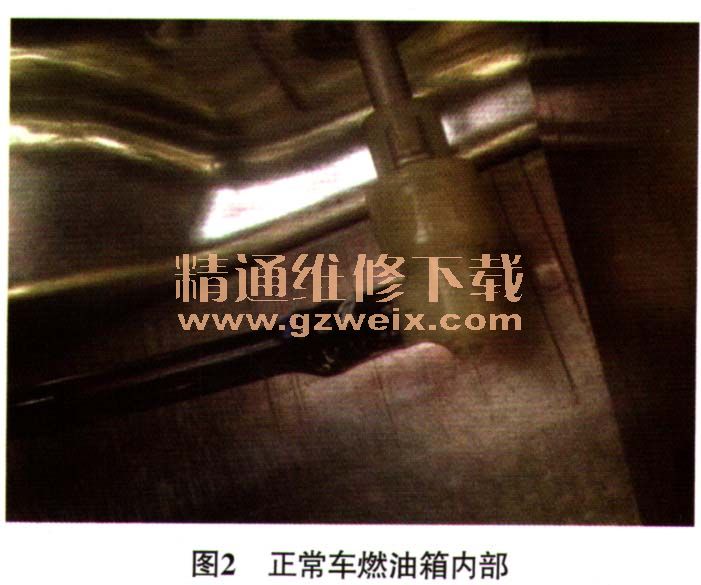

    拆下燃油滤清器总成后，外观检查未发现明显的破损痕迹，但活性炭罐内有少量燃油残留，通过风枪从活性炭罐入口处吹压缩空气，有燃油从活性炭罐出口处流出，由此可以判定确实有燃油进入了活性炭罐。笔者堵住活性炭罐出口，从入口吹压缩空气做密闭实验，没有燃油从活性炭罐内流出，说明活性炭罐外观无破损。仔细检查燃油箱，发现燃油箱内部结构异常（图1），正常车的燃油箱内部结构如图2所示，由此可以确定故障原因是由于燃油箱异常，导致燃油进入活性炭罐，从而在达到发动机净化控制条件时混合气瞬间过浓，导致发动机突然瞬间熄火。



    后来询问客户得知，前不久客户回老家不慎刮破燃油箱，在当地修理厂更换过燃油箱，平时该车没有长时间怠速，所以也就没有发现此故障。

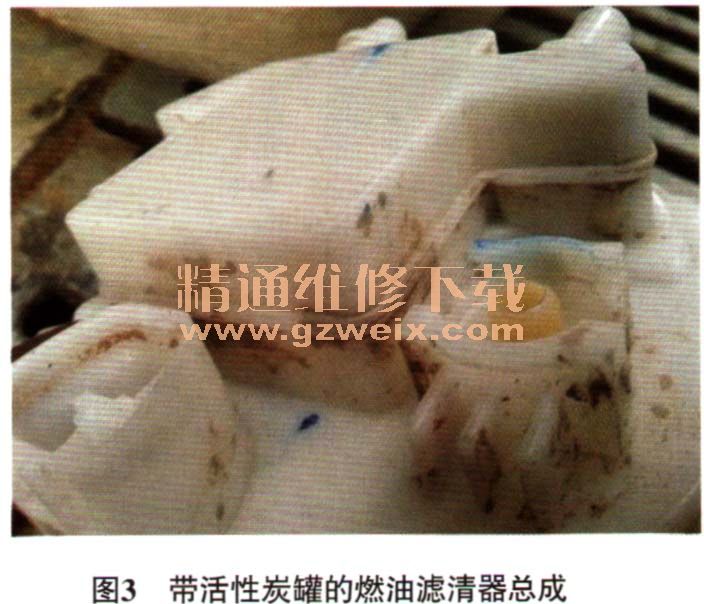

   故障排除：更换带活性炭罐的燃油滤清器总成（图3）及燃油箱后，长时间试车，故障彻底排除。
