丰田普拉多防抱死制动系统故障灯亮
来源:汽车与驾驶维修  作者:佚名  2017-03-29 09:42:07

    一辆行驶里程约12万km、车型为GRJ120L 的2009年丰田普拉多运动型多功能车。用户反映:该车防抱死制动系统故障灯亮。
    检查分析:维修人员检测防抱死制动控制单元,发现故障码为C1272一左前轮速传感器故障。拆下轮速传感器测量,阻值为1kΩ,正常。将左前轮速传感器与右前轮速传感器对调,试车发现故障依旧。再将右前轮速传感器的线束与左前轮速传感器的线束在防抱死制动控制单元处对调,试车发现故障码变为C1271一右前车轮速度传感器故障,这说明问题出在传感器的信号轮上。

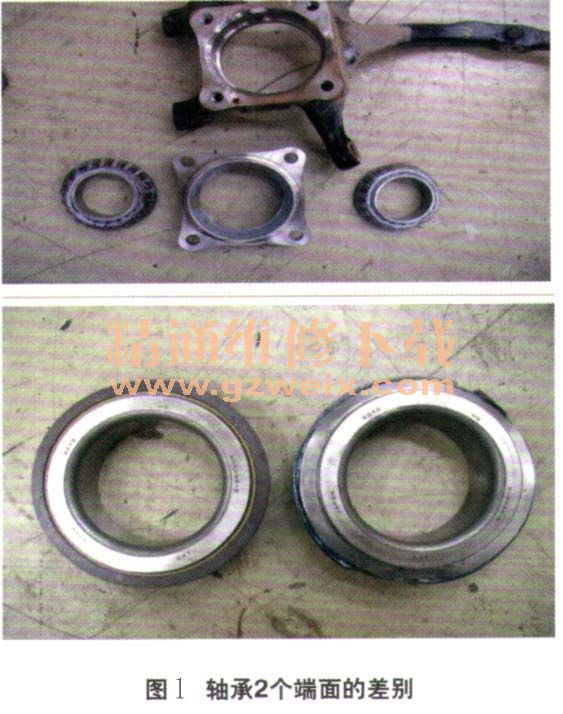

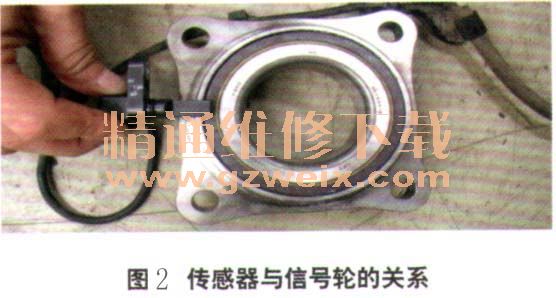

    仔细观察前轮轴承,发现右前轮轴承的油封与左前轮的不同。将左前轮轴承拆下来检查,发现轴承装反了(图1)。按照正确方式安装后,带有磁性材料的密封圈能够朝向轮速传感器了(图2)。



    故障排除:更换左前轮轮速传感器,故障排除。
    相关资料:2010一汽丰田普拉多原厂维修手册(含电路图)

关键词:普拉多 信号轮
