丰田普拉多空气悬架故障检修
来源:汽车维修技师  作者:佚名  2021-08-06 09:32:35

     一辆行驶里程超40万km、配置4.0L发动机的2010年一汽丰田普拉多.客户反映:该车空气悬架升降开关闪烁且无法控制底盘升降。

    故障诊断:车间技师接到车后,对客户进行问诊,且同客户一起试车,确认故障存在。
    使用诊断仪读取故障码,有“C1733高度控制电磁线圈后门电路”,如图1所示。
    考虑到之前也碰到过相同的故障码,更换空气泵和滤清器后故障消失,于是这一次在和客户沟通后,同样更换空气泵总成及滤清器,考虑到空气弹簧已经老化,经客户同意后一并更换。
    技师更换空气泵、滤清器以及空气弹簧后故障依旧存在且输出相同故障码C1733。
    根据故障码C1733,查阅维修手册,分析可能的故障,如图2所示。
    首先根据故障码,按照维修手册分析相关控制原理,如图3所示。

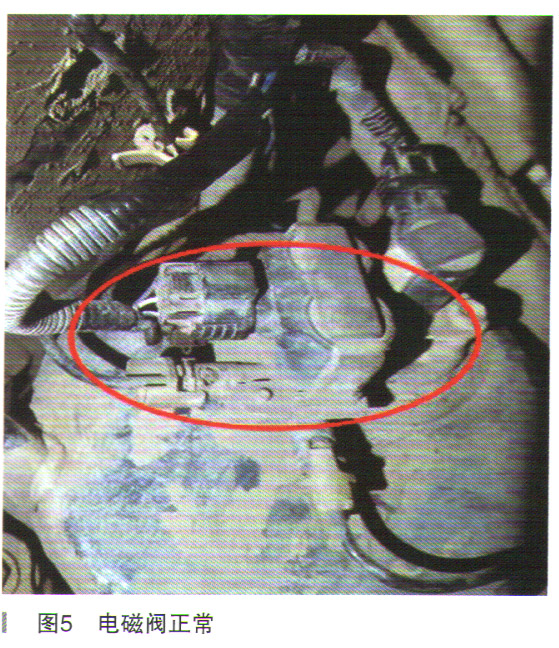

    检查闸极电磁阀,如图4所示,测量闸极电磁阀电阻在正常范围内,通电测试能够发出操作的声音,确认电磁阀正常,如图5所示。


[1] [2]  下一页
