丰田发动机无法启动、故障指示灯一直不亮
来源:汽车维修  作者:佚名  2017-04-28 07:57:23



    看来故障就在进气压力传感器上,故障灯点亮时调取故障码为31、表示进气压力传感器或其线路故障,这也印证故障所在。但互相矛盾的事情还是无法解析笔者强烈感觉,其中真正的故障原因尚未查出。
    笔者拔掉导线连接器,想测量进气压力传感器上V C-E2、 PIM-E2的电阻,却有点迷糊了,因一时记不清2侧哪一个是VC脚,哪一条是E2脚,因为正拿反拿进气压力传感器,VC、E2都在PIM 2侧。查看电路图,上面也没有标明具体线脚方位。正犹豫着,突然,脑里冒出1个问号,别人会不会也像自己一样犯难,苦于区分这2个脚?假如接线的话,那岂不是很容易将VC、E2接反?再看连接器的2条线,均有隐蔽接剥的地方,不是原装线。如果真是接反了,结果怎么样,会不会导致这种离奇的故障?心里一震,决定验证一下,把2侧的2条线调转连接,中间的线不变,插上进气压力传感器,结果发现,指示灯亮了再启动,发动机轰一声着了起来。这回,故障原因真的找到了。
    再测量进气压力传感器(停机时),VC-E2电压为4.9V、 PIM-E2电压为3.7V,非常标准。此时故障指示灯一直点亮,读取故障码仍为31,将EFI保险拔掉15s后插回,故障码消除,启动发动机,运转正常,故障灯熄灭,表明电控系统没有故障。至此,发动机故障完全排除。

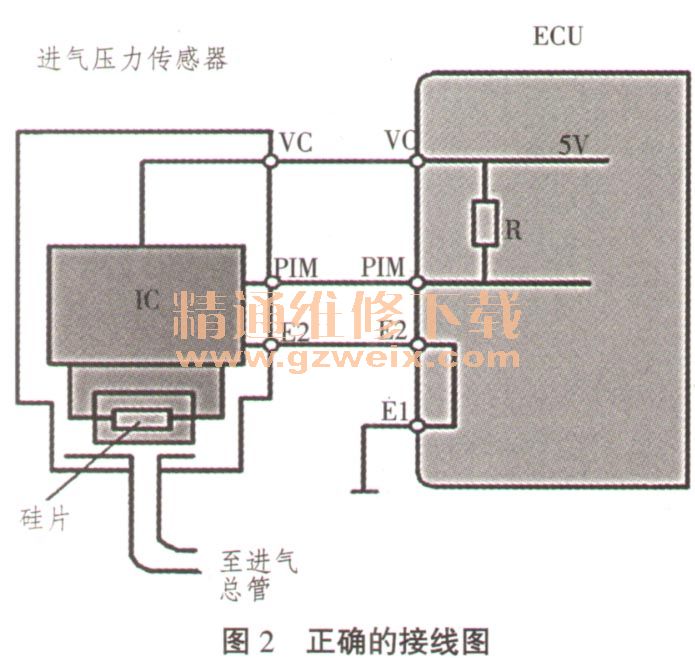

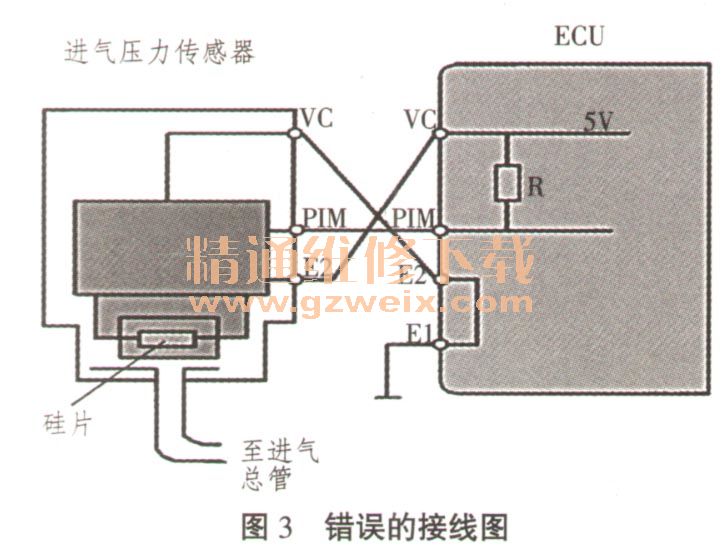

    故障分析:综合进行技术分析,电控系统所有元件、线路全部完好,故障根本的原因是连接线路时,从ECU到连接器上VC、E2这2条线调转接反了,结果连接器连接进气压力传感器的线路时,vc线错接在E2脚上,E2线错接在Vc脚上,导致ECU控制失常,停止工作,从而产生文中离奇的故障。这肯定是上次维修留下的“杰作”,事后的调查也证实这点。图2是正确的接线图,图3是错误的接线图。



    至于线路反接为什么会导致如此严重的故障,这是由进气压力传感器的结构及ECU的控制原理决定的。
    对进气压力传感器内部电路来说,VC脚到E2脚,和E2脚到VC脚,极性、电阻是不同的,导致工作时其加载的电压Vc也不同。停机时检测,正确的接线VC-E2电压为4.9V,而错误的接线VC-E2电压(传感器上实际是E2-VC电压)则为2V,也即是说,反接时,VC线相当于被部分短路, Vc的电压会从5V下降到2V。其信号电压PIM-E2也由3.3~3.9V掉到0.85V。
