丰田致炫轿车发动机故障灯点亮
来源:本站整理  作者:佚名  2019-02-22 10:40:16

    一辆行驶里程约5万km、车型为NSP.150L,搭载6NR发动机的2014年广汽丰田致炫轿车。用户反:该车发动机故障灯点亮。
    检查分析:维修人员检测发动机控制单元,发现有:P0015—排气凸轮轴相位延迟量过大;P0017—排气凸轮轴与曲轴相关性异常的故障码存在。用诊断仪的主动测试功能,将排气凸轮轴相位控制量从0%向100%逐渐增加。0%时怠速运转平稳,接近100%时,怠速变得不稳定,说明凸轮轴的相位在改变。

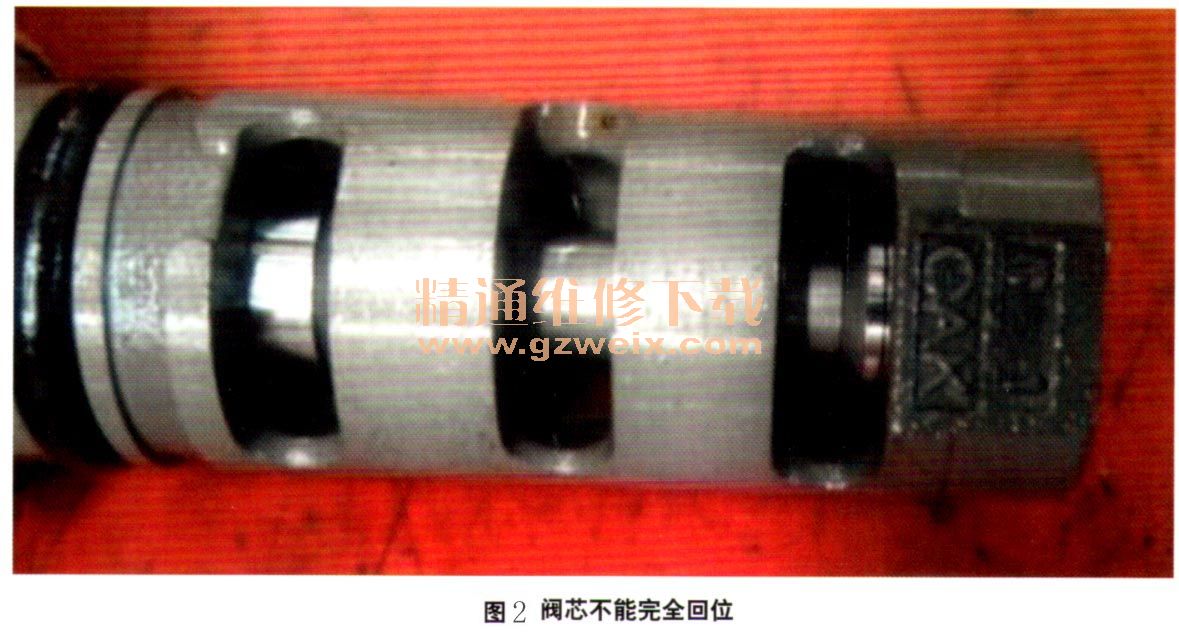

    奇怪的是,经过几次主动测试后,发动机故障灯点亮了,故障码P0017再次出现。检查机油,没有发现任何问题。拆下排气凸轮轴的相位控制电磁阀检查,表面没有看到异物,阀芯也很干净。但轻轻拨动阀芯,发现阀芯有时不能被回位弹簧推回去(图1)。反复试验,发现阀芯即使是能够回位,出油口也没有完全关闭(图2),这与主动测试中出现的问题完全相符。分析认为,阀体可能已经出现了变形,阀芯在其中的移动受到制约。



    故障排除:更换相位电磁阀后试车,故障排除。

相关资料:2013-2017年丰田致炫、威驰、致享、雅力士维修手册(含电路图)

关键词:致炫 相位电磁阀
