北京现代ix35室内灯无法点亮检修
来源:本站整理  作者:佚名  2019-02-22 10:52:16

    一辆行驶里程约3.5万km、搭载2.0L自然吸气发动机和6速自动变速器的2015年北京现代ix35运动型多功能车。用户反映:该车打开车门后,后座上面的室内灯无法点亮,手动按下该灯开关则可以正常点亮和熄灭。
    检查分析:维修人员接车后首先确认故障现象与用户描述的一致,然后询问用户出现故障前的征兆,用户反映室内灯之前一直在使用,而且一切正常。但是最近使用的时候发现,在室内灯点亮时,会出现一会亮一会灭的情况,有时又能恢复正常,而现在车辆室内灯彻底无法点亮。

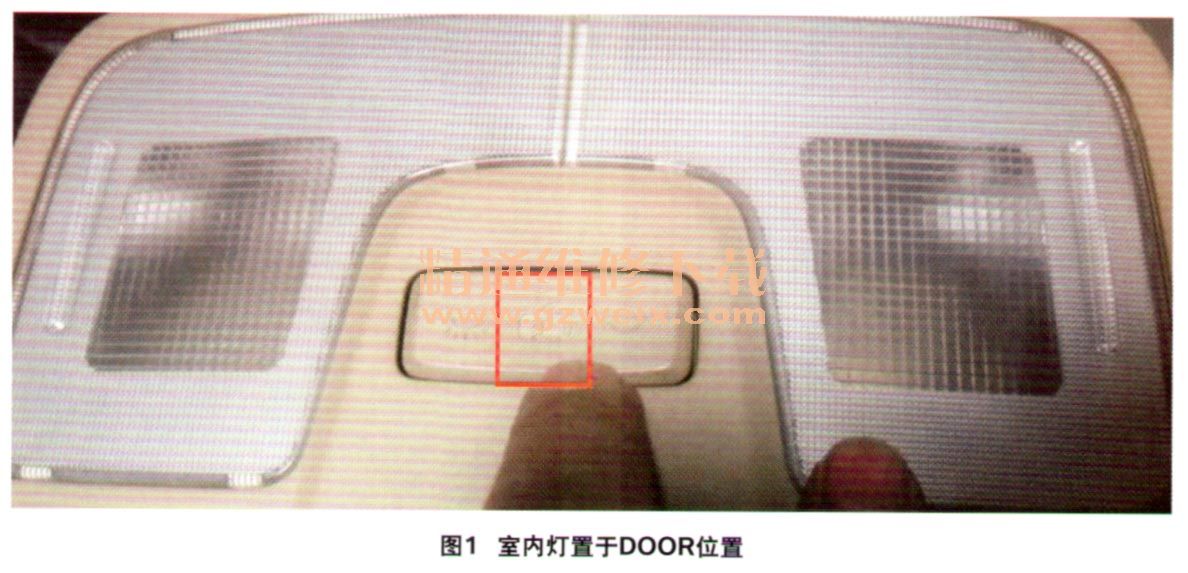

    维修人员了解情况后起动车辆,打开任意车门,将室内灯旋钮调节开关调到中间的门控DOOR位置(图1),此时发现前部室内灯逐渐点亮,但后部顶灯始终无法点亮,人为按下后顶灯开关则能正常点亮和熄灭,说明开关没有问题。查看ix35电路图并结合故障症状进行分析,造成该故障的原因有以下几种:第一,通往后部的室内灯线路断路;第二,车身控制单元(BCM)损坏;第三,后顶灯损坏自身出现故障。

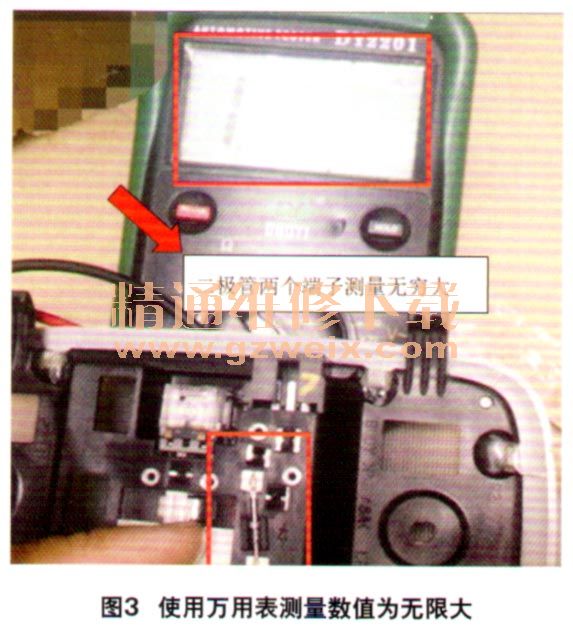

    按照由简至难的维修思路,维修人员先拆卸后室内灯,测量导线电压,发现各个端子均为12V,正常。因此怀疑是室内灯自身出现故障,于是对怀疑出现问题的电路板进行导通性检查。当测量二极管时,发现使用万用表测量两端均无法导通,说明二极管可能出现了击穿的现象(图2、 3)。



    故障排除:更换损坏的二极管后试车,故障排除。
    回顾总结:此故障为典型的部件损坏案例,二极管出现损坏,导致BCM无法输出电压给室内灯电路,从而无法使用门控功能。由于该设备是2套线路,所以室内灯可以单独进行开启与关闭。这个案例其实并不难,只要拥有扎实的电路基本功,很快就能分析出故障部位。但很多维修人员往往会选择直接更换零配件总成,而并不去研究故障部位或者故障产生的原因,这样很难提升自身的维修技术水平。而且不探究故障原因的话,即使更换损坏的零部件可以解决当前的故障问题,但是很难避免故障的再次出现。因此需要维修人员在排除故障后,也要进行故障分析,从而为用户带来更好的服务。
