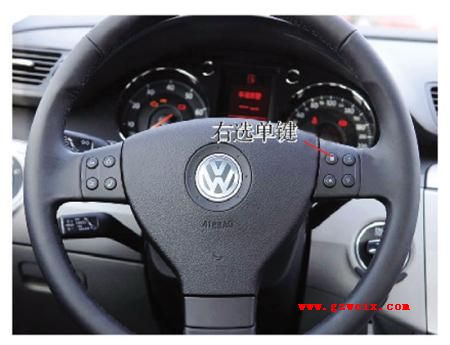

一辆配备了02E型6速DSG变速器,行驶里程仅仅80 km的大众迈腾1.8TSI轿车,该车是销售不久的新车,在汽车美容店加装DVD导航后,多功能转向盘上的右选单键失去功能(图1),按下该键时仪表多功能显示屏无反应。
因为故障是在加装DVD导航后出现的,于是怀疑故障与导航系统有关。拆除DVD导航,恢复车辆原来的状态,将单碟CD机装回去,再查看多功能转向盘的功能是否恢复,结果故障仍然存在。
使用故障诊断仪VAS5052A对车辆检查,系统内无故障码存在。找到多功能转向盘电路图(图2),可以看到转向盘右侧多功能按钮E441通过转向盘控制单元J453经LIN线把信号传递给转向柱控制单元J527,转向柱控制单元J527通过CAN线与仪表控制单元J285进行数据交换。根据上面分析的数据传输路径,可以看到故障涉及到的部件很多,如果逐个部件进行检查会很麻烦,特别是测量转向柱控制单元J527的接脚非常不方便,因此可以通过原理分析和查看数据流来缩小故障查找范围。
转向盘控制单元J453没有单独的诊断地址码,可以通过J527的数据流对多功能转向盘上的按键的信息传递进行检查。通过J527的数据流08的第九组的1区查看显示数值(图3),按下右选单键时显示数值为10(其他各按键的显示值参见图1),这说明转向柱控制单元J527已经接收到按键信号,因此排除了从J453到J527之间的元件和线路出故障的可能性。接下来通过网关J533读取CAN通信数据,显示值是1,这说明CAN通信正常(1表示正常,0表示不正常)。接下来检查仪表,可以从网关列表中看出仪表显示正常,而且在按转向盘上的OK键和Tiptronic键时仪表显示有反应。维修一时没有了头绪,查阅培训手册,发现J527还有一个很重要的功能编码需要检查,但资料里面没有介绍迈腾轿车的J527的编码规则,笔者只找到速腾轿车的J527编码规则。利用VAS5052A的引导功能,得到的编码是13141,但是按此数值编码后发现喇叭长鸣。利用诊断软件5053提供的编码规则进行编码,得到编码1111,笔者发现这与原车的编码1111一致。
在对J527按编码1111进行编码后,转向盘的右侧多功能选单键恢复正常,至此故障排除。

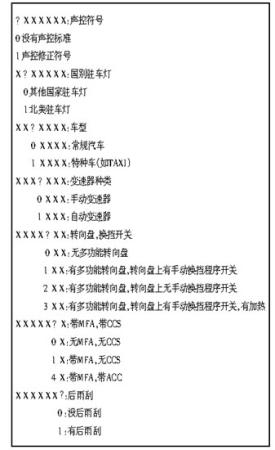

与美容店人员沟通,得知他们在加装导航后,使用DVD播放过视频,导致车辆蓄电池亏电无法起动,然后更换了蓄电池。笔者分析,正是因为车辆的不正常断电导致编码不能被J527识别,造成了该车故障的出现,使用VAS5052A重新编码后即可排除故障。笔者在此将迈腾轿车的J527编码规则列出(图4),以供大家参考。
