一辆行驶里程约4.4万km的 2011款大众捷达伙伴轿车。车主称：该车无论是开紧急报警灯还是转向灯，右侧转向灯均不亮，但左侧转向灯正常。

    根据故障现象，判断故障可能有以下几点：①右侧转向灯线路断路；②右侧转向灯灯泡全部烧断；③J519控制单元损坏。

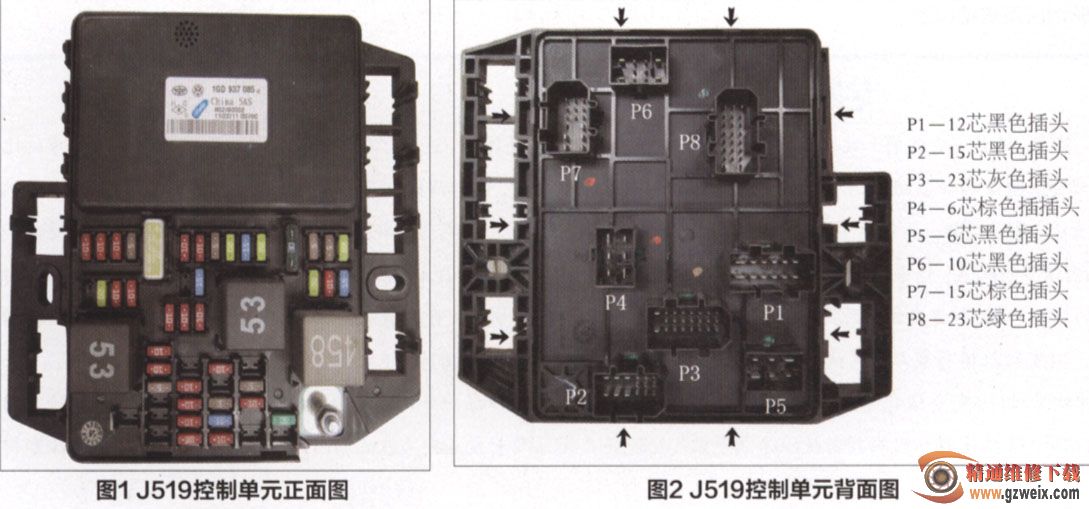

    该车为新改款的捷达伙伴，增加了J519（E-BOX）控制单元（图1），由该控制单元对全车的绝大多数电器设备电源进行分配，是全车电源控制的核心。对门灯开关、及组合仪表右侧的小组合开关等输入信号进行处理后实现诸如闭锁器、应急转向灯、空调、电动除霜、内外循环等设备的微机控制。通过采用J519控制单元，减少了外部线束的数量，把原先需要多根控制线简化成为几根细细的数据线进行信号处理，将原先对电器设备的开关分散控制型转变成为J519控制单元接收各路信号集中控制型。由J519直接对电器设备进行控制，提高了整车的可靠性及智能性。

    拆下位于驾驶员侧的仪表台下护板，卸下带保险丝盒的J519（E-BOX）控制单元，拔下全部插接件，取下控制单元。查询原厂电路图得知，右前转向灯正极线接在J519背面插接件的P6/3脚，右后转向灯正极线为P7/3脚。从正极端子串联万用表直流电流20A挡，分别给这两脚接上正极线，前后转向灯均可正常点亮，而且电流值在正常许可范围内。这就排除了①、②项的可能性，下面可能性最大的就是第③项了，即J519控制单元损坏。

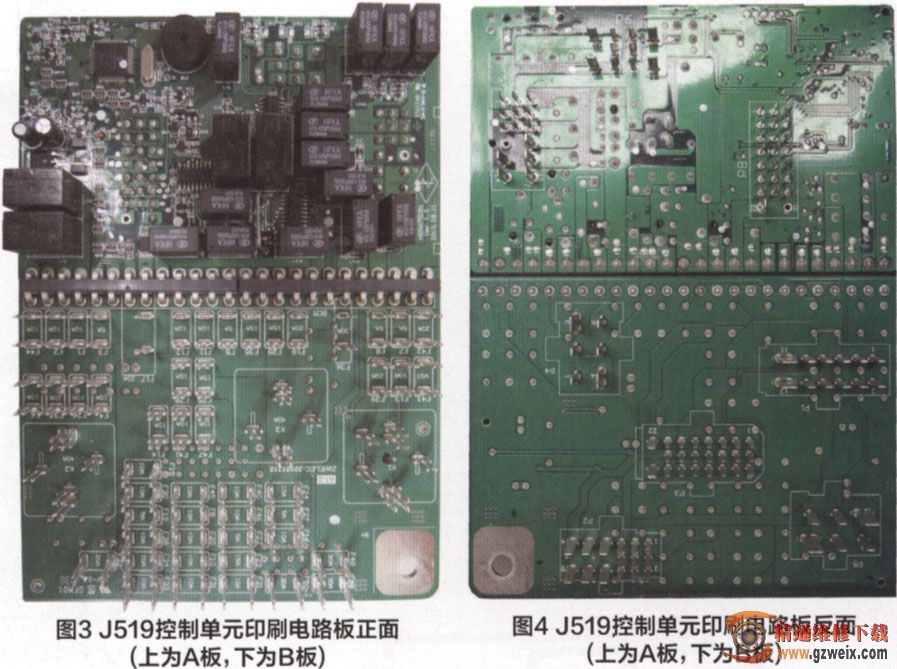

    从J519控制单元背面的固定卡扣处（图2箭头），用平口螺丝刀向上撬，拆下其后盖，取出印刷线路板（图3、图4）。该控制单元由A, B两块多层印刷电路板组成，A板是主控板，正面集成了该控制单元的核心，反面为经单片机控制的连接线束的插接件；B板正面为保险丝和继电器插接件，反面为连接线束控制负载的插接件。两块印刷电路板用连接器连接成一个整体。

J519控制单元有18个继电器，核心是美国微芯的PIC16F946带CMOs闪存的八位单片机，由3个ULN2003A集成电路块组成功率放大，控制诸多继电器线圈搭铁端来实现单片机对电路的控制功能。

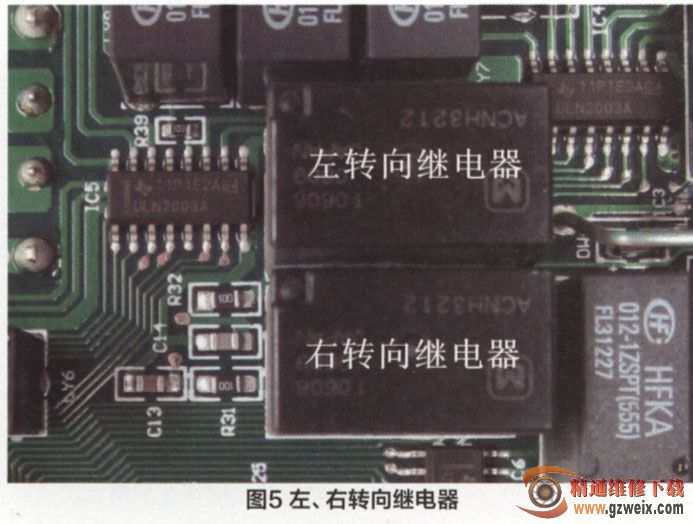

该车左、右侧转向灯由J519控制单元中部两个功率稍大的继电器分别控制（图5），继电器线圈由左上方的IC5(ULN2003A）控制搭铁端，左、右转向灯继电器接线位置及功能见图6。测量两只转向灯继电器线圈的阻值均为320 Ω，属于正常范围。继电器线圈阻值在正常的情况下，触点烧蚀损坏的可能性要大于ULN2003A集成电路块的损坏，于是决定更换右转向灯继电器。

    小心拆下右转向灯继电器（注意：J519控制单元印刷电路板印刷电路板为多层，建议用恒温防静电烙铁拆卸，若拆装工具不合适或拆装工艺掌握不好，就有可能损坏印刷电路板，造成功能缺失或整体报废），在其后盖上手科个孔，将该继电器的4个脚引出，连接一只53号继电器，之后恢复J519的外壳，重新连接好各个插接件，试机，右侧转向灯正常，长时间测试后各个功能均完好，故障排除。
