大众速腾收音机不能正常工作
来源:本站整理  作者:佚名  2013-05-11 15:18:47

    一辆行驶里程约3万km的一汽大众速腾1. 6L轿车。该车关闭点火开关后(未拨出),收音机便停止工作。

接车后:

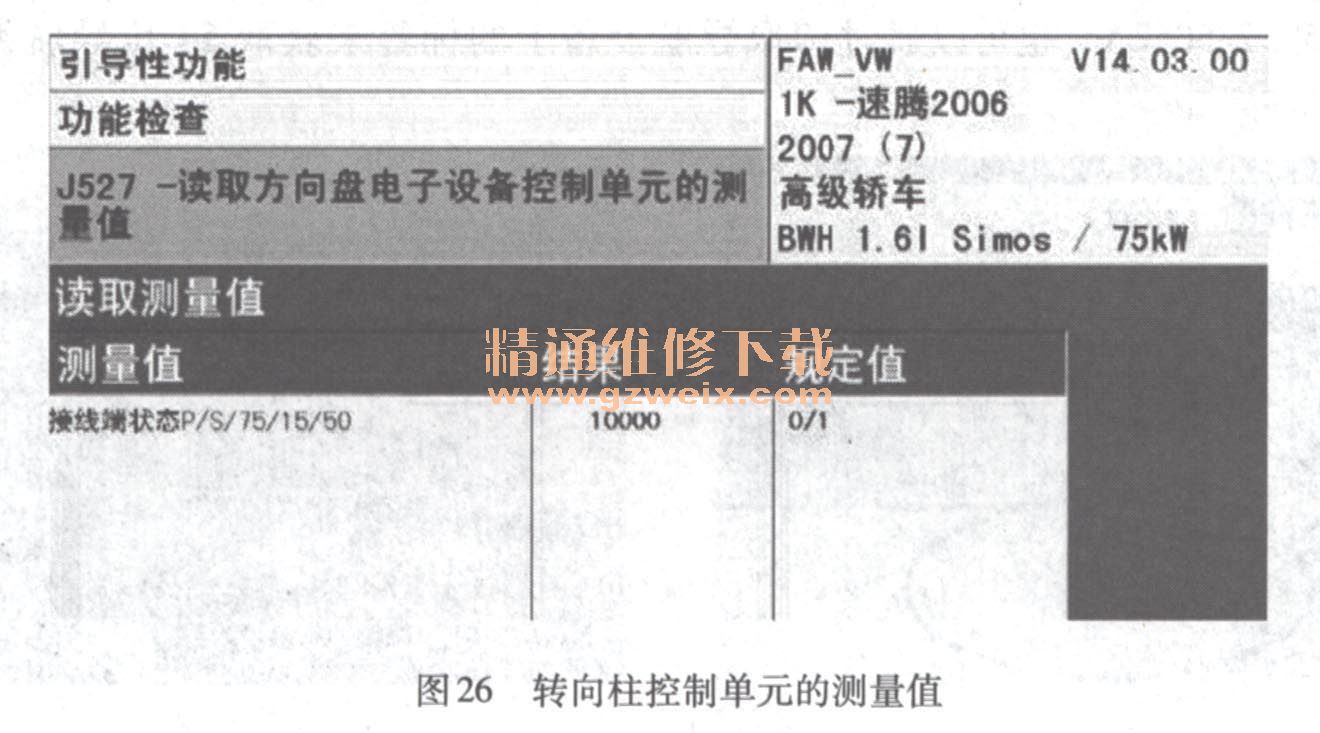

1)使用VAS 5052诊断仪的引导性功能读取转向柱控制单元J527的测量值(图26)发现S触点在点火开关关闭时处于0(关闭)状态,正常时应为1,这说明点火开关损坏。

    2)由于点火开关S触点在点火开关羊闭时不能接通,导致收音机不能工作,于是更换点火开关。
    3)更换点火开关时发现原车点火开关只有4根线,而提供的备件为6根线。
    4)点火开关4根线的控制原理:接通点火开关,15线接通,50线断开,X线接通;起动发动机时15线接通,50线接通,X线断开。也就是15线和50线的通断可以控制X线,新的点火开关取消了X线,转向柱控制单元J527可以根据15线和50线的信号电流直接控制X线的接通。
    P线的接通根据S线的通断来进行控制,S线接通,P线断开;S线断开,P线接通。也就是S线的通断可以控制P线,新的点火开关取消了P线,转向柱控制单元J527根据S线的通断情况控制P线的接通和关闭。
    5)更换为6根线.的点火开关后,起动发动机时,仪表多功能显示器各档位显示一片红色。
    6)用VAS5052A诊断仪查询,自动变速器控制单元和转向柱控制单元有故障,查询故障,发现都是显示同一故障:18253/P1845—转向柱控制单元J527故障码。
    7)对自动变速器进行匹配设定02-04-001,故障存储器故障变为了临时故障,清除故障码后故障消除。
