故障现象

2010年产途观1.8TSI行驶里程12156km，用户反映车载导航收音机经常间歇性的自动黑屏(关机)，并且有时无法开机；关闭点火开关不拔出钥匙，收音机无法使用。

故障诊断与排除

接修此车后，发现该车装备的导航收音机并非原车匹配的，而是在购车时安装的上海大众提供的“精彩附件导航收音机”。在测试故障时发现，该车确实存在用户所描述的故障。随后使用VAS5051B对车辆进行检测，发现转向柱电子控制单元J527中存有下列故障代码：00576—端子15电路电气故障(间歇)；00883—点火开关“D”端子“S”电路电气故障(间歇)；00444—点火开关“D”端子“X”电路电气故障(间歇)；01744—点火开关“D”端子“P”电路电气故障(间歇)；00885—点火开关/启动开关“D”端子“50”电路电气故障(间歇)；01426—方向盘内的操作单元(E211)无信号/通讯(静态)。

鉴于该导航非原车装备，为了排除干扰因素，故先更换回原车导航(型号为：RCD310)再次测试。在装回原车音响后，发现之前出现的偶而无法开机故障没有出现，唯一出现的故障就是关闭点火开关后，收音机立刻关闭。正常情况下，关闭点火开关不拔出钥匙，收音机应该继续播放。既然已经知道了收音机的正常工作原理，结合调出的故障代码，初步判断为点火开关的S端子信号不正常，于是就开始着手查找故障点。

途观采用的是大众PQ35平台，很多信号都是在各个控制单元之间靠CAN线进行通信的。根据图1所示的点火开关电路，可以看出途观的点火开关S端子信号是如何传递到收音机的。当把钥匙插入点火锁芯并打开后，S端子开关闭合，闭合信号首先到达J527转向柱电子控制单元，然后通过信息娱乐总线(红圈内)将信号传输给J533网关，由网关再把信号发送给RCD310收音机(图2所示)。

点火开关内的S端子信号传递的过程已经很明白了，现在需要检测S端子能否正常产生和传输信号。连接VAS5051B进入地址码16(转向柱电子控制单元)，进入通道11，读数据块03组1区数据，发现点火开关在打开位置时数据显示“0”(数据块03组1区数字的含义，如图3所示)。

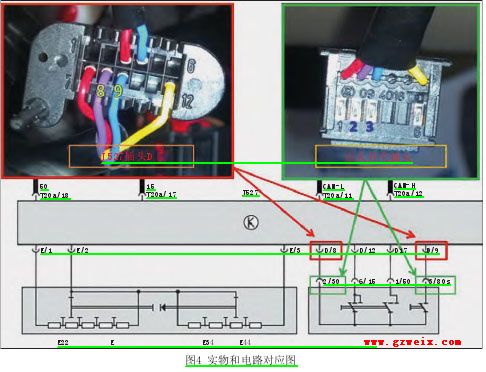

又进入BCM读取数据块，点火开关在开启时，S端子信号为关闭。通过一系列的数据块可以看出S端子的信号确实有问题，于是将转向柱电子控制单元J527拆下，拔下J527侧插头D，打开点火开关，根据电路图用万用表通断档测量D/8、D/9(图4红框)两个针脚为断路，为不正常，应为通路状态。将插头D插回J527，再将点火开关侧的插头拔下，直接短接2/30、3/86s(图4绿框)两针脚，RCD310收音机即刻开始播放，J527数据块对应S端子的数据也由0变为1，进入BCM读取S端子数据也显示为接通。说明线路及信号传输没有问题，故障出在点火开关上。

更换点火开关后，装回该车的“精彩附件导航收音机”试车，原来无规律的黑屏关机、不能开机现象消失，关闭点火开关不拔出钥匙，收音机也能正常工作了，故障彻底排除。
