一辆行驶里程约1.6万km的大众速腾2.0轿车。用户反映:该车该车停放2天后,再起动时起动机可以运转,但无法进入怠速。
接车后:维修人员用专用诊断仪VAS5051读取故障码,发现发动机控制单元J623、安全气囊控制单元J234、电子转向助力系统控制单元J500和防抱死制动系统控制单元J104等均无法登录,网关控制单元J533中故障码如图1所示。根据故障码提示,以及驱动总线上的其他控制单元都无通信的故障现象,基本可以判断故障在动力总线上,与动力总线相关联的传感器和控制单元如图2所示。

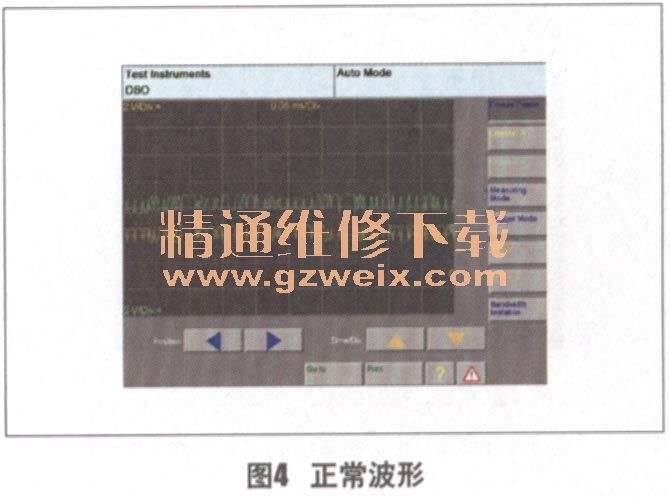

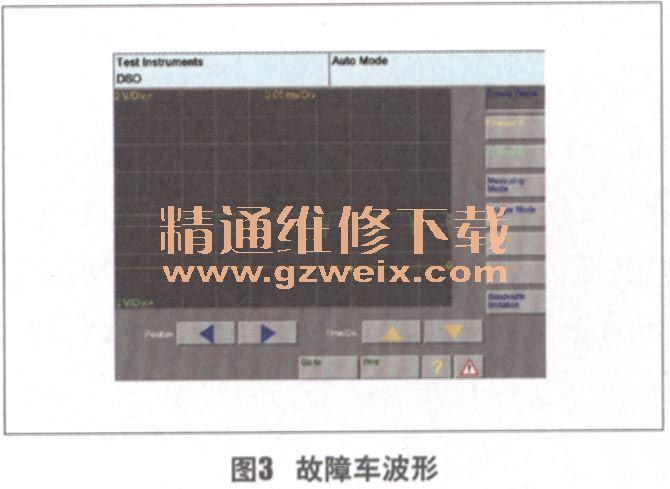

对比该车动力总线的波形(图3)和正常波形(图4)。根据波形分析,显示CAN-H或CAN-L对地短路。但是利用万用表测量时,发现动力总线对正、负极的电阻均不在短路状态,判断可能是动力总线上的某个控制单元内部出现短路。
根据以上分析,决定采取边观察波形图,边依次拔掉控制单元插接器的方法寻找故障点。在拔下J500的插接器时,发现波形变为正常波形,因此断定故障点为J500内部短路。
故障排除:更换J500后,故障排除。
回顾总结:本故障是J500的内部对地短路,从而使发动机起动所需的传感器信号无法传递,造成无法起动。对于此类故障诊断,利用数据流和波形图分析是很有效的。
