一辆行驶里程约2.3km的2011年一汽大众CC轿车。用户反映：该车前照灯近、远光都能够正常点亮，但静态转弯灯不亮，前照灯的动态转向功能失效。
    故障诊断：

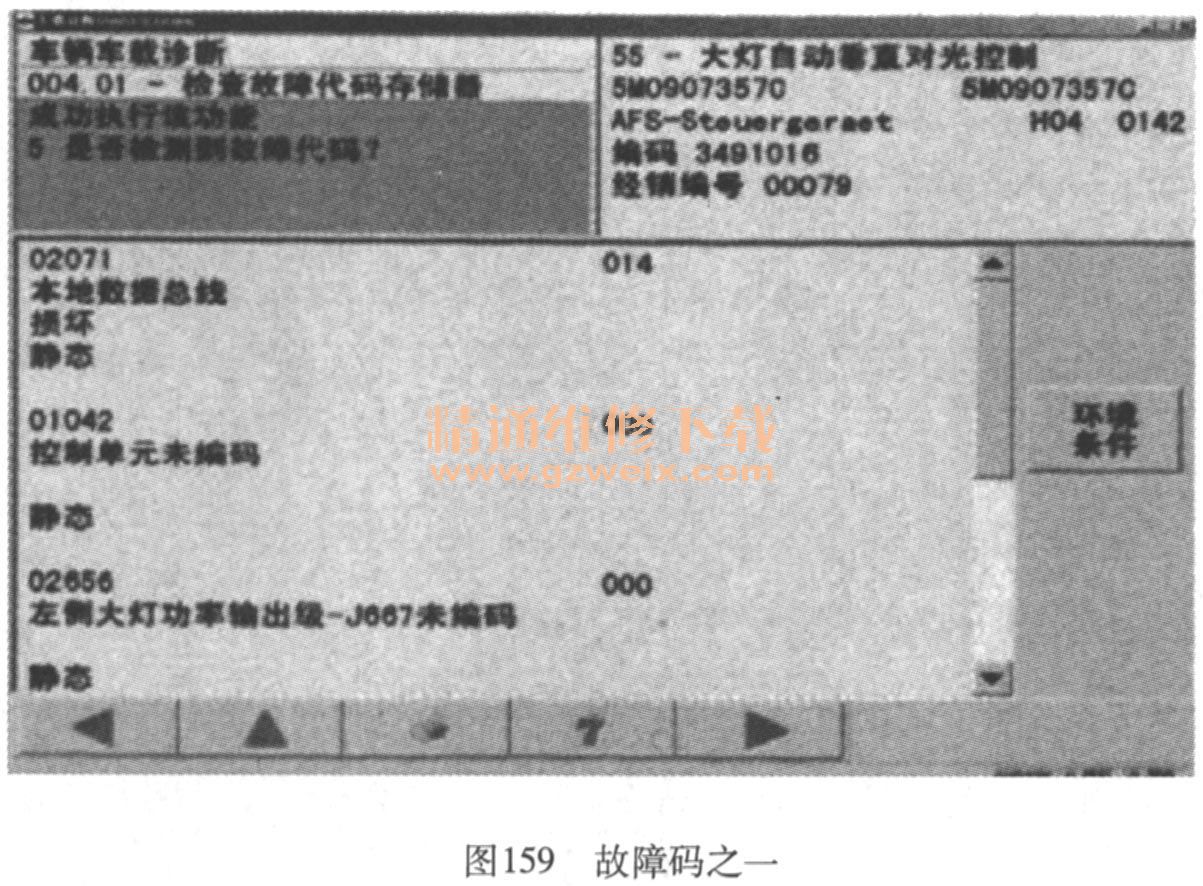

    1）用专用诊断仪V. A. S5052A检测，在前照灯自动垂直对光控制单元中存储有故障码：02071本地数据总线损坏；01042控制单元未编码；02656左侧前照灯功率输出级J667未编码（图159） ； 02657右侧前照灯功率输出级J668未编码；01539前照灯未调节本设置／匹配没有或不正确（图160）。

2）根据故障现象和故障码，首先用V. A. S5052A对左、右前照灯控制单元进行编码，编码能够成功执行，但对前照灯进行基本设置时无法执行。

    3）如图161、图162所示为左右前照灯电路图。检查左右前照灯控制单元J667、J668的供电，正常。

     4）如图163所示为前照灯自动垂直对光控制单元电路图，试更换前照灯自动垂直对光控制单元J745，前照灯基本设置仍然无法执行，故障依旧，故障码无变化。

    5）由于故障码中有数据总线故障以及前照灯未调节基本设置／匹配没有或不正确等故障，分析可能为：前照灯自动垂直对光控制单元J745、左前照灯控制单元J667、右前照灯控制单元J668或CAN总线故障。


    6）检查CAN数据总线。用万用表对CAN数据总线进行断路、短路检测，根据电路图可以看出，此前照灯控制CAN数据总线只连接前照灯自动垂直对光控制单元J745、左前照灯控制单元J667、右前照灯控制单元J668以及车载电源控制单元J519。
    7）将前照灯自动垂直对光控制单元J745、左前照灯控制单元J667和右前照灯控制单元J668的插头断开，根据电路图，用万用表测量T26/4脚分别与T14d/1脚、T14e/1脚之间的电阻值为0，与接地之间的电阻值为∞； 126/5脚分别与T14d/2脚、T14e/2脚之间的电阻值为0，与接地之间的电阻值为∞。
    8）接着测量T14e/1脚和T14d/2脚之间的电阻值为12Ω（正常值是∞）。说明CAN-high与CAN-low之间有短路现象。经检查，在蓄电池座下方的数据总线被压破绝缘层，造成两条CAN数据线之间短路，不能正常进行数据交换。
    故障排除：包扎修复CAN数据线，故障不再出现。
