一辆行驶里程约21万km的2004年大众宝来轿车。用户反映:该车冷却液温度、燃油量均无显示。
检查分析:维修人员检查发现,仪表用冷却液温度传感器和燃油量传感器的信号搭铁线与搭铁点断路。沿着传感器搭铁线所在的线束检查,发现发动机舱左侧线束插接器中的密封圈缺失,其中的插针已经严重腐蚀(图62)。用电路专用清洗剂清理后,将插接器内部吹干。根据电路图提示,上述传感器的信号搭铁线与插接器T14a/9端子连通。测量该端子与搭铁的连接,仍为断路。
T14a/9端子是通过仪表控制单元内部与搭铁点连接的。于是拆下仪表,测量T14a/9至仪表的相应端子T32/7的导通性,正常。再测量仪表信号搭铁线输入端与搭铁点的连接,也正常。说明问题出在仪表内部。

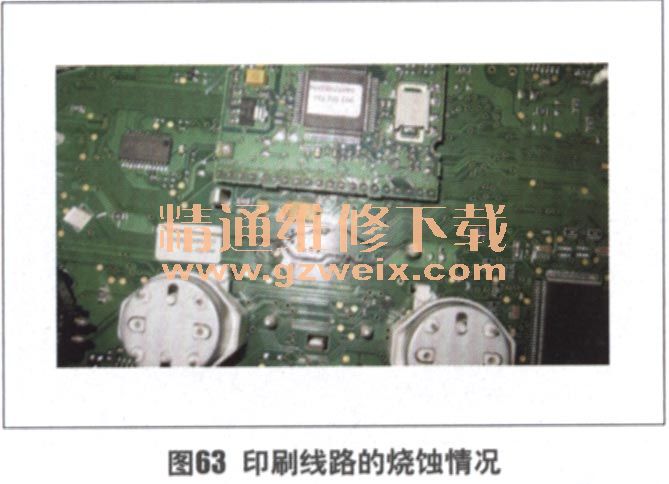

拆开仪表,发现连接T32/7与仪表信号搭铁线输入端的内部印刷线路已经因过热而烧断(图63)。分析故障原因,维修人员认为与插接器腐蚀有关。
故障排除:将仪表中烧断的线路用导线焊接修复,然后试车确认故障排除。
