一辆行驶里程约2300km的全新大众速腾GLI轿车。用户反映：该车空调制冷，左前出风日开启空调时冷风正常，1 min之后出热风，用VAS6150诊断仪读取08空调系统，有故障码：“B 10AD 16基准电压过低主动／静态”（如图1所示）。

    故障诊断：可能原因有：
    （1）空调控制单元本身故障。
    （2）执行伺服电机故障。
    （3）控制单元于伺服电机线路接地或者对正极短路。
    根据故障码提示基准电压故障分析：在发动机系统出现基准电压一般是5V电压，出现接地或者传感器执行器损坏易造成基准电压故障。
    1．更换同款车空调面板故障依旧。
    2．拆卸空调CD面板，观察易磨损或者和铁皮靠近的空调线束。
    3.查看V70中央翻板电机线束和固定支架贴的较近（如图2、图3所示）。用螺丝刀往里按了一下保持和支架1 cm距离，再次用VAS6150读取故障码，清除之后开启空调制冷正常。

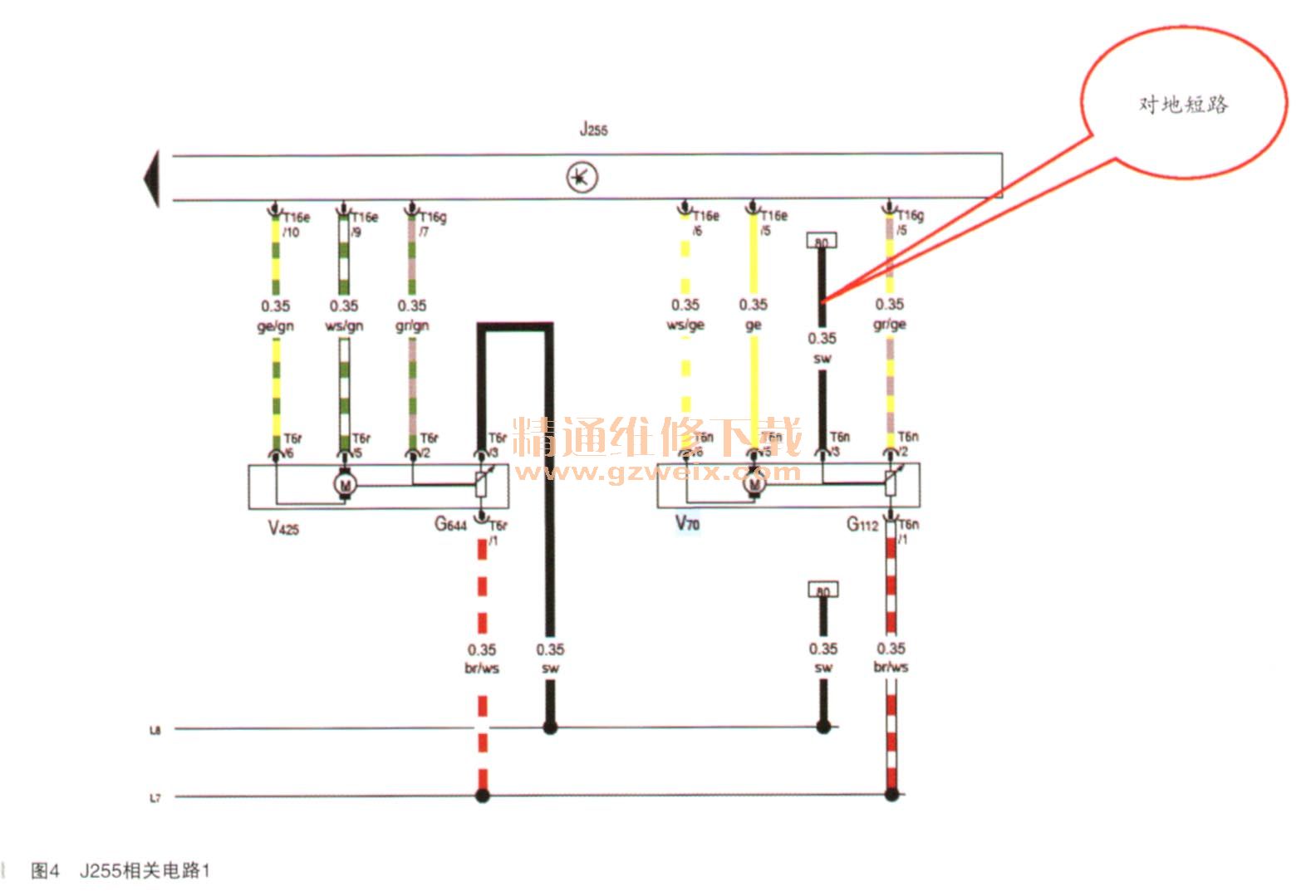

    相关电路如图4、图5所小。



    故障排除：修复供电线束，胶带包扎，故障排除。
    故障总结：对基准电压检杳，首先考虑控制单元与执行器、传感器的供电，检查线束走向是否磨损，运用电路图和维修手册，准确找到故障点。
