一辆行驶里程仅20km,配置2.0L发动机、自动变速器的2013款大众CC新轿车。此车为商品车,空调A/C;开关按下后,指示灯不亮,空调也不工作。
故障诊断:启动车辆,按下空调A/C开关后,指示灯不亮,空调也不工作。
可能原因:
·空调控制单元有故障
·空调线路有问题(保险丝、接地线)
·空调系统无制冷剂
·其他控制单元给空调控制单元的停机信号(比如发动机水温、车载电控单元的电压负载信号等)
首先连接AC375检查系统是否有制冷剂,高低压均在900kPa左右,说明系统有制冷剂。

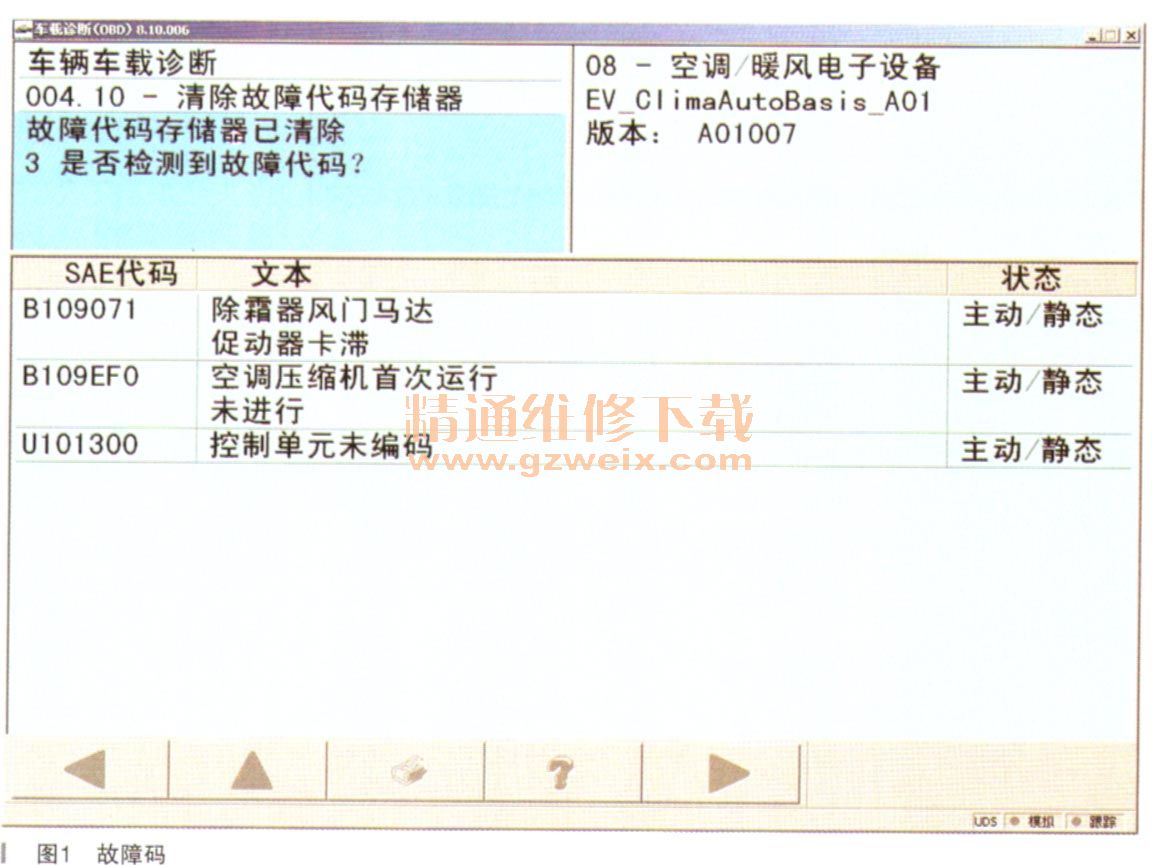

用VAS5052A检查08空调控制单元故障码,存储有以下故障:B109071除霜风门电机促动器卡滞、B109EFO空调压缩机首次运行未进行、U101300控制单元未编码三个故障码,始终清不掉,如图1所示。
相关资料:2011-2013年大众CC原厂维修手册(含电路图)

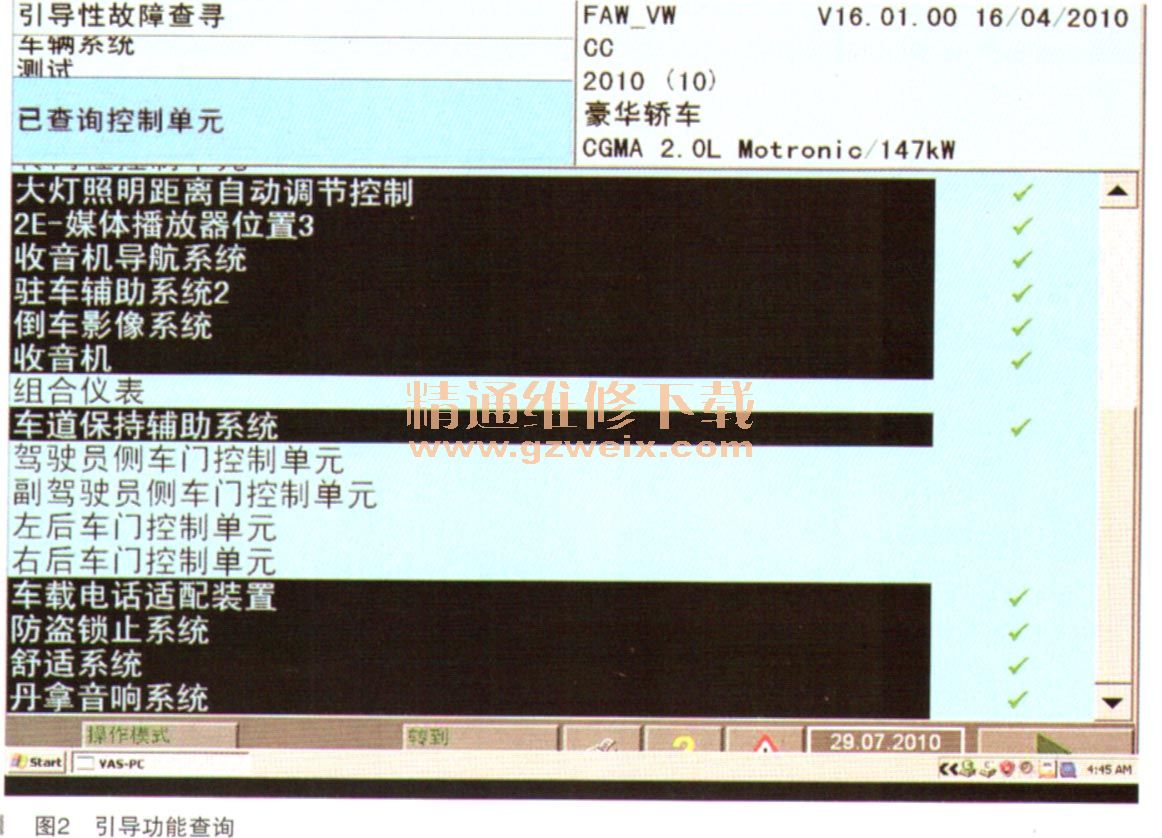

由于有控制单元未编码故障,首先用功能引导进行编码,如图2所示。

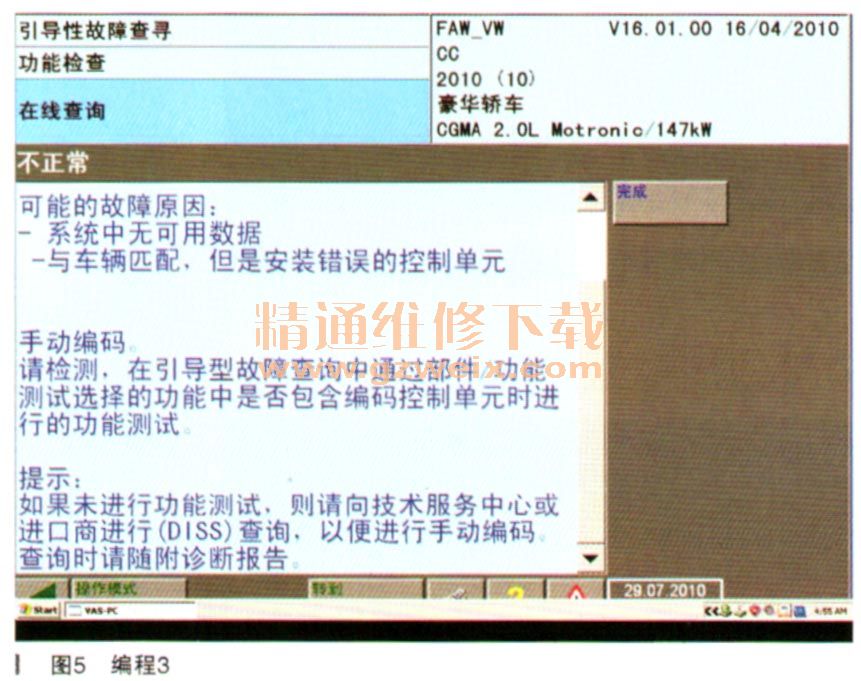

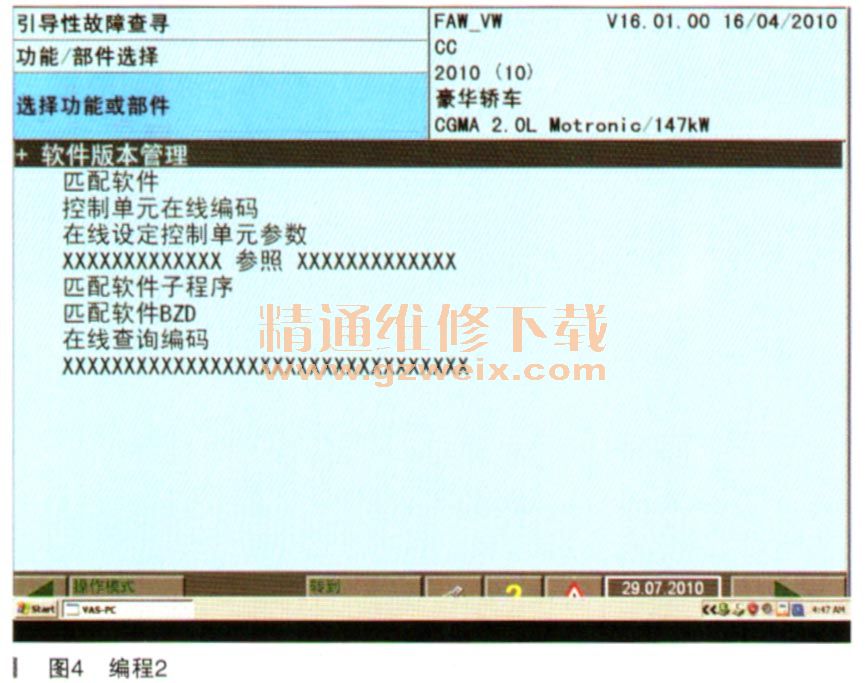

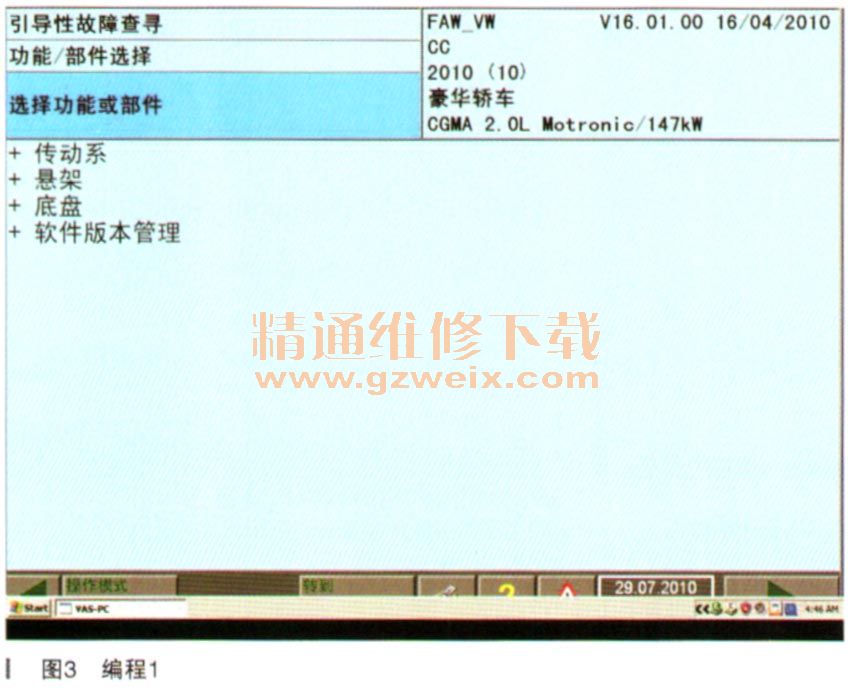

发现没有空调这个选项,然后用软件版木管理进行在线编码,如图3~图5所示。
在与厂家老师联系后,老师告诉我们说可能是空调控制单元不对,原车控制单元零件号码是:5K0907 044BN,让我们订一个零件号为5K0 907 044BT的控制单元。从别的车上拆下来一个零件号为5K0 907 044BT的控制单元,装上这个车子后故障排除,确定就是控制单元的问题!
咨询配件的老师,结果说带BT的配件号码不存在,让我们定一个控制单元是5K0 907 044材的,装上以后故障依旧。再联系厂家老师,在和配件负责的人沟通后说是配件搞错了,还是可以定得到带BT的配件,结果可以再定到零件号为5K0 907 044BT的控制单元。
本以为装上新件后故障就可以排除,可是装上以后故障依旧。故障码还是与原先一样。对比该车和正常车的硬件号和软件版本0709,H15都一样,如图6所示。
此时维修进入僵局。考虑到功能引导做不了编码,试着从自诊断进行编码,08-007-主站-纯文本编码-0000001002。编码后,再查故障码只有1个故障码“B 109EF0空调压缩机首次运行未进行”。用基本设置里面有个空调自动运行程序和风门自动设置,做完之后故障还是存在,且空调不起作用。
