摘要： 视频线路故障。
    一辆行驶里程约3.5万km的大众新迈腾B7L轿车。该车挂入倒档后倒车影像画面颜色发红，过了 10 秒钟左右后倒车影像画面自动切换到 OPS 画面。

    故障诊断：
    1、 连接 VAS6150A 读取故障码： 02283 与终端单元的视频连接断路。

    2、 分析倒车影像控制系统：

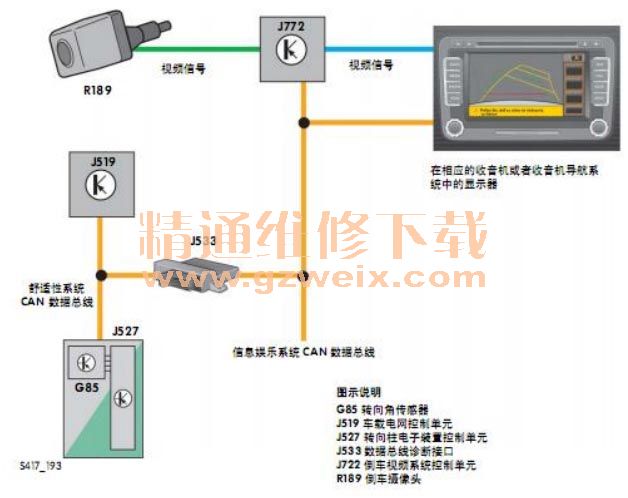

    A、从上图中可以看出此系统中重要的元件和控制单元如下 ：
    G85 方向盘转角传感器；
   J519 中央电气控制单元；
     J527 转向柱控制单元；
    J533 网关；
    J772 倒车影像控制单元；
    R189 倒车摄像头；
    收音机导航系统 J503；

    B、 系统工作过程
    ①、挂入倒档， J519 提供倒档接通信号；
    ②、然后收音机导航系统 J503 接收到倒档信号后转换到视频输入模式；
    ③、倒车摄像头的视频信号经倒车影像控制单元 J772 处理后（修正图像变形），送到导航（显示单元）；
    ④、 J527 提供系统哪边转向灯激活，在平行停车模式中，系统会根据转向灯信号来激活显示相应一侧的指导线。如果没有激活转向灯，则显示双侧指导线，（此时显示为两条交叉的黄色曲线）；
    ⑤、 G85 提供方向盘转角信号，系统按照内部存储的轴向空间参数，计算当前车辆驶过的距离，从而提供黄色动态指导线显示。
    3、通过以上对此系统的分析，结合故障现象及故障码的提示可以判断出应该是视频的传输部分出了问题。

    可能产生的故障点有以下：
    ① R189 摄像头；
    ② J772 倒车影像控制单元对摄像头所传输的视频信号处理错误或者输出到 J503 导航仪的视频信号错误；
    ③ J503 导航仪对视频信号处理错误；
    ④ R189 到 J772 的视频传输线路或者 J772 到 J503 的视频传输线路有断/短路现象。
    4、检查 J772、 J503 的编码与其它车辆对比正常。

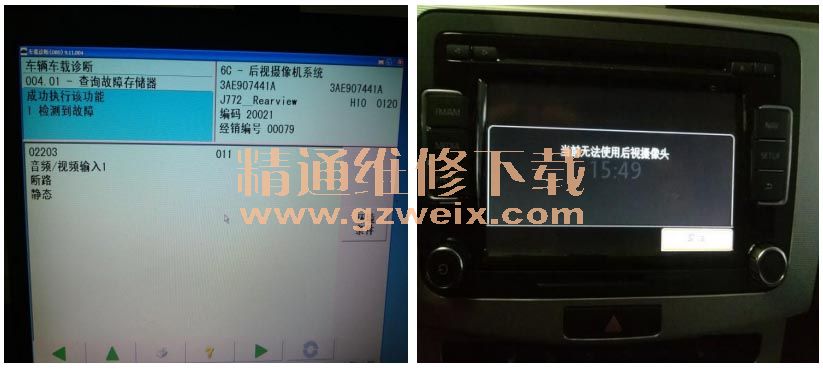

    5、检查 R189 到 J772 的视频线路正常，检查过程中模拟了断路状态，此时会出现屏幕无倒车影像，系统存储音频/视频输入 1 断路故障码，与此车的故障现象不符。

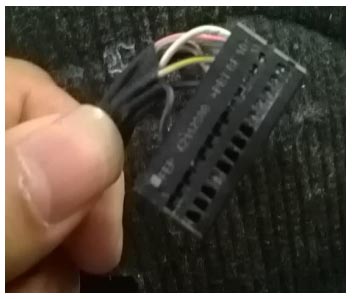

    6、检查 J772 倒车影像控制单元到 J503 收音机导航的视频传输信号线时发现 J503 插头的T26g/13 针脚插孔开口过大，造成与针脚的接触不良。



    故障分析： J503 插头的倒车影像视频线 T26g/13 插孔过大造成接触不良。
    故障处理： 修复插孔。
    案例点评： 故障的判断不要盲目换件，在搞清原理的前提下进行分析诊断。
    相关资料：2014年最新大众原厂维修信息系统ELSA 5.1
