摘要:连接进气岐管翻板真空罐的真空管堵塞导致进气岐管翻板转换阀不能工作,导致报警
故障现象:仪表显示排气故障指示灯报警常亮。
故障诊断过程:

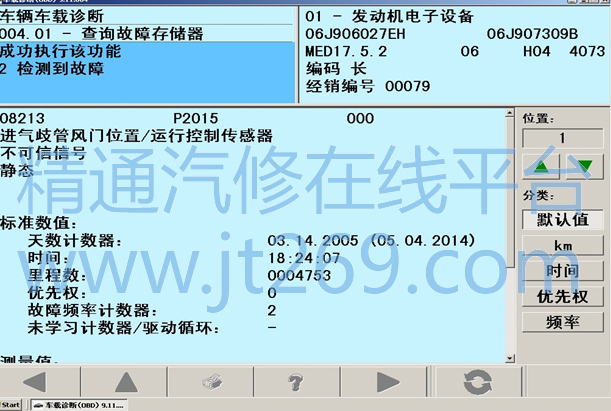

1. 确认该故障存在后,用诊断电脑VAS6150A检查各控制单元故障码储存状况,发现01发动机控制单元有 08213 进气歧管风门位置/运行控制传感器不可信信号 静态这一故障码。
2. 根据故障码可以判断是进气歧管翻板功能有故障,导致排气故障指示灯报警常亮。
3. 打开发动机舱盖,一人负责在怠速下急踩油门,使发动机转速达3000rpm至3500rpm,一人负责观察真空罐机构有没有正常工作,发现真空罐转换机构没有工作。
4. 根据以上现象可判断,造成排气故障指示灯亮的原因可能有:
1) 真空罐机构内部损坏,不能动作
2) 真空管路存在异常
3) 进气管翻板转换电磁阀故障导致真空罐机构不工作
4) 发动机控制单元内部故障
5) 发动机线束故障
5.接下来是一步一步进行检查。用手操纵真空罐拉杆,其灵活性良好,可先排除真空罐和进气岐管内部引起的故障。
6. 用诊断电脑VAS6150A检查01发动机控制单元(03)执行元件测试,进气管翻板转换电磁阀有动作。

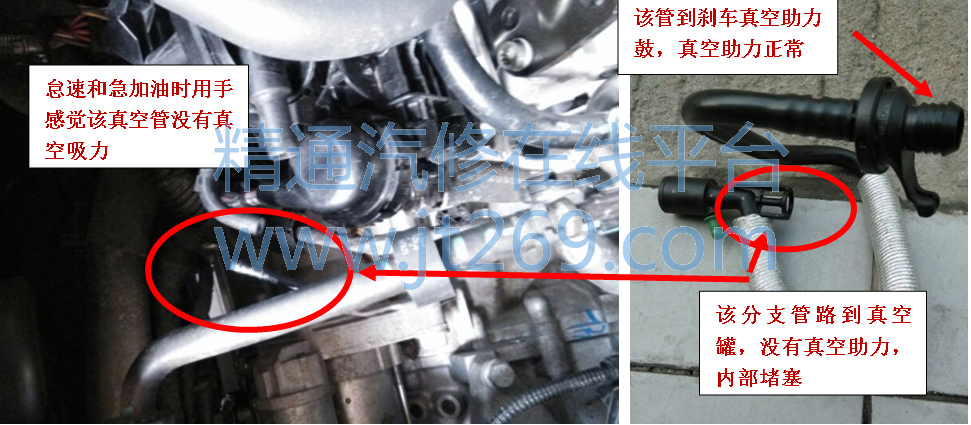

7.接着检查真空管路,如下图示。拔开连接真空罐的真空管,在怠速的情况下用手感觉其真空管的真空度,发现没有真空吸力,这属于异常,而检查刹车系统的真空助力正常,则可以判断是真空管的分支管路有堵塞,导致真空罐没有真空助力而不能工作。拆下真空管检查,如下图示,真空管堵塞严重(生产工艺导致的堵塞)。将其堵塞的真空管路清通。真空罐机构能正常工作,仪表排气报警灯熄灭,故障排除。
故障处理方法:将堵塞的真空管路清通,消除故障码后故障消除。
案例点评及建议: 把引起故障的可能原因快速归纳并由简单至复杂去进行排除,是快速查找故障的方法之一。
