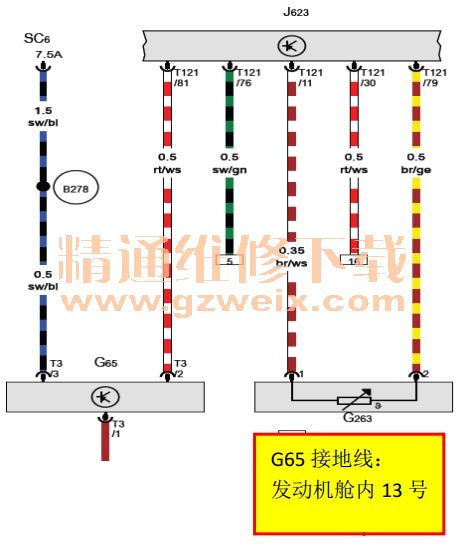

电路图分析：
    G65 T3/3—SC6 供电
    G65 T3/2—J623 T121/81 占空比信号线
    G65 T3/1—接地线，发动机舱内右侧接地点 13
    G65 信号传递原理：

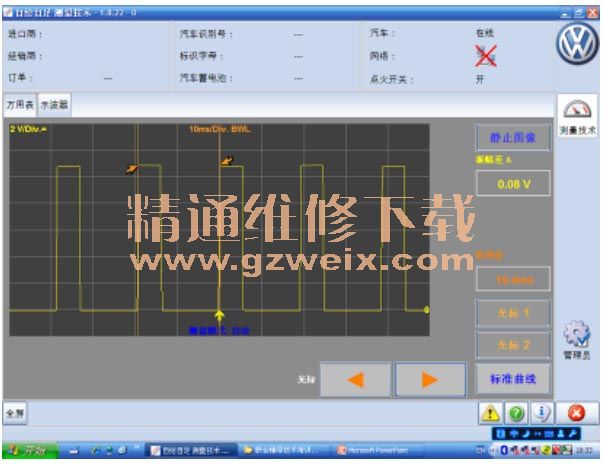

    4、根据线路图进行测量 G65 T3/3 电压供电 12.7V，正常

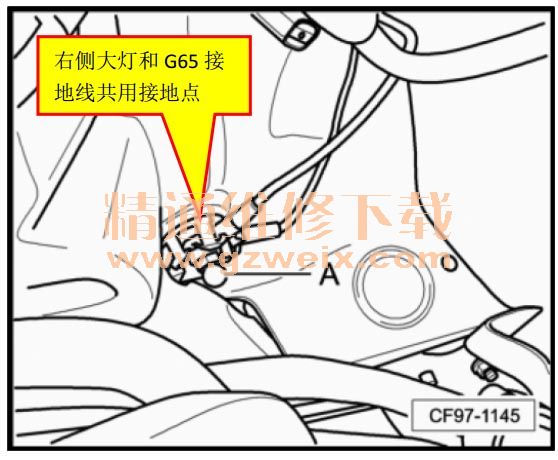

    检查接地线发现接地线虚接，考虑到 13 号接地点有共用打铁，右侧大灯灯光较暗，再次查阅右前大灯电路图，右前大灯接地点也是在 13 号位置。
    也可以通过测量接地线导线电压降确定故障点。虚接部位有接触电阻，如果用电器导线存在电压损耗，用电器处的电压和电流将下降、用电器输出功率减少、电压损耗转化为故障位置处的热量。这也就是右侧大灯灯光较暗的原因。

    故障分析： 发动机舱内 13 号接地点（ A）是右前大灯和空调压力开关的公用接地点，由于接地点固定螺栓松导致空调压力开关信号传递错误，空调偶发不制冷，同时右前大灯接地线存在电压损耗， 大灯处的电压和电流将下降、大灯输出功率减少，亮度不够。

    故障处理： 处理发动机舱内 13 号接地线。
    案例点评： 车辆有多种故障现象时要认真分析找到共同点，解决故障更有效,掌握控制单元输入输出信 号控制逻辑。
